Wyłącznik nadprądowy 2P UCK 32A 50kA, S802S-UCK32 | 2CCS862001R1537 ABB

Alternatywny kod produktu: 2CCS862001R1537

Opis i Kluczowe Cechy

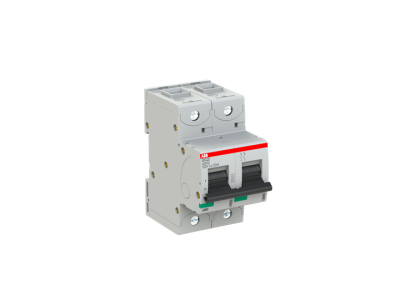

Wyłącznik nadprądowy 2-biegunowy UCK 32A (symbol 2CCS862001R1537, charakterystyka K) to zaawansowane zabezpieczenie instalacji elektrycznych i urządzeń przemysłowych. Prąd znamionowy 32A i zdolność wyłączania 50kA gwarantują skuteczną ochronę przed zwarciami i przeciążeniami. Znamionowe napięcie robocze 250VDC umożliwia zastosowanie w systemach prądu stałego, co czyni go uniwersalnym w wielu aplikacjach.

• 2-biegunowa konstrukcja: Przerwanie obwodu po obu biegunach zapewnia pełną izolację i bezpieczeństwo w instalacjach jedno- lub dwufazowych.
• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealne do zabezpieczania silników, transformatorów i układów elektronicznych wrażliwych na przepięcia.
• Prąd znamionowy 32A: Dostosowany do średnich i dużych obciążeń, często stosowany w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia zapewnia niezawodne działanie nawet w trudnych warunkach sieciowych.
• Napięcie robocze 250VDC: Możliwość zastosowania w systemach prądu stałego, np. w zasilaczach UPS, instalacjach solarnych i trakcji elektrycznej.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w układach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 2P UCK 32A znajduje zastosowanie w instalacjach wymagających precyzyjnego zabezpieczenia przed zwarciami i przeciążeniami, szczególnie tam, gdzie występują duże prądy udarowe.

• Zabezpieczanie obwodów zasilających silniki, pompy i wentylatory w instalacjach przemysłowych.
• Ochrona układów elektronicznych wrażliwych na przepięcia w budynkach biurowych i przemysłowych.
• Stosowanie w systemach prądu stałego, np. w instalacjach solarnych, zasilaczach UPS i trakcji elektrycznej.
• Montaż w rozdzielnicach głównego zasilania w budynkach użyteczności publicznej lub zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montuje się na szynie DIN (35mm) zgodnie z instrukcją producenta. Przewody należy podłączać zgodnie z oznaczeniami L1/L2 i N (dla obwodu 2-biegunowego), stosując odpowiednie momenty dokręcania (szczegółowe dane w dokumentacji technicznej). Po zamontowaniu należy przeprowadzić test działania poprzez symulację zwarcia – wyłącznik musi natychmiast reagować.

FAQ

• Czy wyłącznik nadaje się do montażu w obwodzie prądu stałego? Tak, wyłącznik charakteryzuje się napięciem roboczym 250VDC, co umożliwia jego stosowanie w systemach prądu stałego.
• Jaka jest różnica między charakterystyką K a innymi charakterystykami (B, C, D)? Charakterystyka K reaguje szybciej na zwarcia i przeciążenia niż standardowe charakterystyki C lub D, co czyni ją idealną do zabezpieczania urządzeń o dużej indukcyjności, takich jak silniki czy transformatory.
• Czy wyłącznik można stosować w instalacjach domowych? Tak, jednak jego parametry (50kA, 32A) są przewymiarowane dla typowych instalacji domowych – lepiej sprawdzi się w obwodach przemysłowych lub budynkach użyteczności publicznej.
