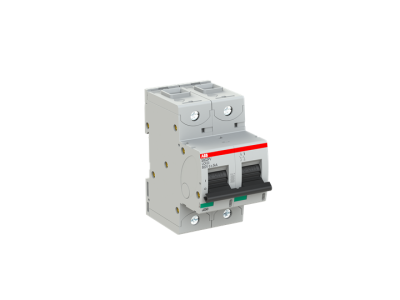

Wyłącznik nadprądowy 2P UCK 20A 50kA, S802S-UCK20 | 2CCS862001R1487 ABB

Alternatywny kod produktu: 2CCS862001R1487

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy UCK 20A (symbol 2CCS862001R1487) to wysokowydajne urządzenie znamionowe o charakterystyce K, przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Przeznaczony do pracy w instalacjach AC i DC do 250V. Charakterystyka K zapewnia selektywność w instalacjach z urządzeniami o wysokim prądzie rozruchowym, takimi jak silniki czy transformatory.

• Charakterystyka K: Wysoka odporność na prądy udarowe, idealny do ochrony obwodów z silnikami, transformatorami i lampami wyładowczymi.
• Prąd znamionowy 20A: Zapewnia skuteczną ochronę linii zasilających o obciążeniu do 20 amperów w instalacjach 2-biegunowych.
• Moc zwarciowa 50kA: Wysoka zdolność wyłączania zwarć, gwarantująca bezpieczeństwo instalacji nawet przy dużych prądach zwarciowych.
• Napięcie znamionowe 250VDC: Możliwość stosowania w instalacjach stałoprądowych, w tym zasilaczach i systemach fotowoltaicznych.
• 2-biegunowa konstrukcja: Pełna ochrona obu biegunów – L i N – w instalacjach 230V AC i 250V DC.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dla urządzeń do ochrony obwodów przed zwarciami i przeciążeniami. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wyłącznik nadprądowy UCK 20A znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie występują prądy udarowe.

• Ochrona obwodów zasilających silniki indukcyjne i inne odbiorniki o wysokim prądzie rozruchowym.
• Zabezpieczanie instalacji fotowoltaicznych i prostowników w systemach DC.
• Ochrona linii zasilających w rozdzielnicach budynków mieszkalnych, przemysłowych i obiektów użyteczności publicznej.
• Aplikacje wymagające selektywności zabezpieczeń w instalacjach kablowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z oznaczeniami L1/L2 i N. Połączenia wykonywać przewodami o odpowiednim przekroju, z zachowaniem zalecanego momentu dokręcania zacisków (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić testy funkcjonowania, w tym próbę zadziałania wyłącznika.

FAQ

• Dlaczego charakterystyka K jest lepsza niż B lub C w mojej instalacji? Charakterystyka K jest przeznaczona do obwodów z dużymi prądami udarowymi, np. silników, transformatorów czy lamp wyładowczych. Pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania, zachowując selektywność zabezpieczeń.
• Czy wyłącznik nadaje się do instalacji DC? Tak, jest przystosowany do pracy w instalacjach stałoprądowych o napięciu do 250VDC, co czyni go odpowiednim do zabezpieczania systemów fotowoltaicznych i prostowników.
• Jakie jest zalecane połączenie wyłącznika 2-biegunowego? Wyłącznik 2-biegunowy służy do ochrony obu biegunów (L i N). W instalacjach 230V AC należy połączyć fazę L1 z zaciskiem „1” i neutralny N z zaciskiem „3” (oznaczenia na obudowie).
