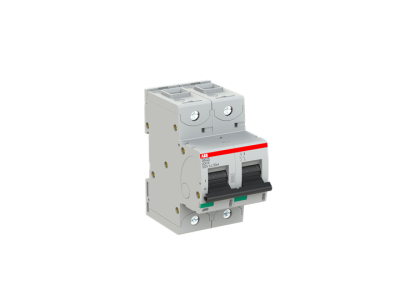

Wyłącznik nadprądowy 2P UCK 16A 50kA, S802S-UCK16 | 2CCS862001R1467 ABB

Alternatywny kod produktu: 2CCS862001R1467

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy UCK 16A (symbol 2CCS862001R1467) charakterystyka K o zdolności zwarciowej 50kA to wysokowydajne urządzenie zabezpieczające obwody prądu stałego (DC) i przemiennego (AC). Przeznaczony do montażu na szynie DIN, spełnia wymagania dla instalacji wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami.

• Charakterystyka K: Szybkie działanie przy zwarciach i przeciążeniach – chroni wrażliwe urządzenia i instalacje przed uszkodzeniami spowodowanymi nagłymi skokami prądu.
• 2-biegunowe rozłączenie: Zapewnia pełną izolację obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzeń sprzętu i zagrożenie porażeniowe.
• Zdolność zwarciowa 50kA: Wysoka odporność na zwarcia pozwala na stosowanie w instalacjach o dużym prądzie zwarciowym, np. w systemach zasilania rezerwowego lub przemysłowych.
• Napięcie znamionowe 250VDC: Kompatybilność z instalacjami prądu stałego, idealne do zabezpieczania obwodów fotowoltaicznych, akumulatorów i systemów telekomunikacyjnych.
• Montaż na szynie DIN: Umożliwia szybki i uporządkowany montaż w szafach rozdzielczych oraz rozdzielnicach, oszczędzając miejsce i ułatwiając serwisowanie.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (dotyczącej wyłączników nadprądowych) oraz PN-EN 60947-2 (dotyczącej wyłączników do zastosowań przemysłowych). Posiada oznaczenie CE, deklarację zgodności z dyrektywami unijnymi oraz jest zgodny z wymaganiami instalacji w systemach DC.

Zastosowanie

Wyłącznik nadprądowy UCK 16A charakterystyka K znajduje zastosowanie w instalacjach, gdzie wymagana jest ochrona wrażliwych urządzeń przed nagłymi skokami prądu oraz w systemach, gdzie występuje mieszane zasilanie AC/DC.

• Ochrona obwodów zasilania rezerwowego (np. systemy UPS, akumulatory).
• Zabezpieczanie instalacji fotowoltaicznych, w których występuje zarówno prąd stały (DC) jak i przemienny (AC).
• Ochrona obwodów telekomunikacyjnych i serwerowych, wrażliwych na przepięcia i zwarcia.
• Stosowanie w przemysłowych instalacjach sterowania, gdzie wymagana jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Urządzenie należy montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem należy sprawdzić, czy prąd znamionowy wyłącznika jest zgodny z obwodem oraz czy charakterystyka K jest odpowiednia dla chronionego urządzenia. Po montażu przeprowadzić test działania, symulując zwarcia w celu weryfikacji poprawności działania mechanizmu wyzwalania.

FAQ

• Czym charakterystyka K różni się od charakterystyki C lub B? Charakterystyka K zapewnia szybsze działanie przy zwarciach (niż charakterystyka C lub B) i jest przeznaczona do ochrony obwodów, w których występują duże prądy zwarciowe lub wrażliwe urządzenia. Idealna dla instalacji przemysłowych i systemów zasilania rezerwowego.
• Czy wyłącznik nadaje się do zabezpieczania instalacji fotowoltaicznej? Tak, dzięki napięciu znamionowemu 250VDC i charakterystyce K doskonale sprawdza się w ochronie obwodów DC w systemach PV.
• Jaką rolę pełni zdolność zwarciowa 50kA? Wysoka zdolność zwarciowa oznacza, że wyłącznik jest w stanie przerwać prąd zwarciowy do 50kA bez uszkodzenia samego urządzenia ani zagrożenia dla instalacji – kluczowe w systemach o dużym prądzie zwarciowym.
