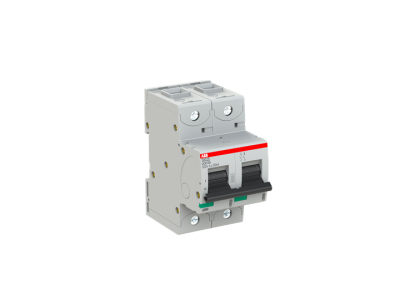

Wyłącznik nadprądowy 2P UCK 100A 50kA, S802S-UCK100 | 2CCS862001R1637 ABB

Alternatywny kod produktu: 2CCS862001R1637

Opis i Kluczowe Cechy

Wyłącznik nadprądowy dwubiegunowy 2P UCK 100A (symbol 2CCS862001R1637) to wysokowydajne zabezpieczenie obwodów elektrycznych o prądzie znamionowym 100A i zdolności wyłączania zwarciowego 50kA. Charakterystyka K zapewnia selektywność działania, chroniąc układy przed zwarciami i przeciążeniami. Przeznaczony do instalacji DC o napięciu do 250V, idealny do układów zasilania awaryjnego i przemysłowych rozdzielnic.

• Prąd znamionowy 100A: Zapewnia ochronę obwodów o dużym poborze mocy, np. w rozdzielniach przemysłowych lub systemach zasilania awaryjnego.
• Charakterystyka K: Szybkie działanie w przypadku zwarć i przeciążeń – selektywność zabezpieczeń w instalacjach wymagających precyzyjnej ochrony.
• Zdolność wyłączania zwarciowego 50kA: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• Napięcie 250VDC: Przystosowany do pracy w instalacjach prądu stałego, np. w systemach fotowoltaicznych lub zasilania awaryjnego.
• Dwubiegunowa konstrukcja 2P: Odłącza oba przewody (fazę i neutralny) w przypadku zwarcia lub przeciążenia, zapewniając pełną izolację obwodu.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących aparatury łączeniowej i zabezpieczającej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Odpowiada standardom IEC 60947-2 dla wyłączników nadprądowych.

Zastosowanie

Wyłącznik nadprądowy UCK 100A znajduje zastosowanie w instalacjach wymagających wysokiej selektywności zabezpieczeń oraz odporności na zwarcia.

• Ochrona obwodów DC w systemach zasilania awaryjnego (np. UPS, baterie akumulatorów).
• Zabezpieczenie rozdzielnic przemysłowych i maszyn o dużym poborze mocy.
• Instalacje fotowoltaiczne – ochrona stringów i falowników przed przeciążeniami i zwarciami.
• Rozdzielnice budynków użyteczności publicznej i obiektów przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w rozdzielnicy na szynie DIN zgodnie z normami. Dobór momentu dokręcania przewodów powinien być zgodny z wymaganiami producenta (jeśli dostępne w dokumentacji). Po montażu należy sprawdzić poprawność działania poprzez próbne wyłączenie i pomiar rezystancji izolacji.

FAQ

• Czym charakterystyka K różni się od charakterystyki B lub C? Charakterystyka K zapewnia szybkie działanie w przypadku zwarć (podobnie jak C) i dodatkowo lepszą ochronę przed przeciążeniami o charakterze indukcyjnym, typowym dla układów napędowych i zasilania awaryjnego.
• Czy wyłącznik nadaje się do instalacji AC? Nie – wyłącznik UCK 100A jest przeznaczony wyłącznie do instalacji DC o napięciu do 250V. Do instalacji AC należy stosować wyłączniki o odpowiedniej charakterystyce prądowo-czasowej (np. B, C, D).
• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze wynosi 250VDC. Przekroczenie tego napięcia może prowadzić do uszkodzenia wyłącznika i zagrożenia pożarowego.
