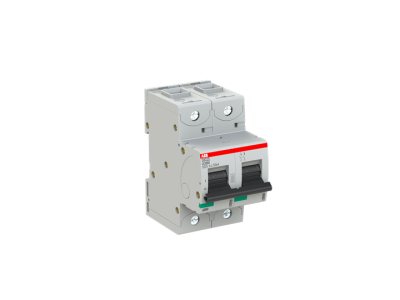

Wyłącznik nadprądowy 2P UCB 80A 50kA, S802S-UCB80 | 2CCS862001R1805 ABB

Alternatywny kod produktu: 2CCS862001R1805

Opis i Kluczowe Cechy

Wyłącznik nadprądowy UCB 80A 2-biegunowy (symbol 2CCS862001R1805) o charakterystyce B to wysokowydajne zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany do pracy w instalacjach o napięciu 250VDC, zapewnia niezawodną ochronę nawet w trudnych warunkach przemysłowych. Charakterystyka B oznacza szybkie reagowanie na zwarcia, co minimalizuje ryzyko uszkodzenia chronionych urządzeń.

• Charakterystyka B: Szybkie wyzwalanie przy zwarciach, chroniąc odbiorniki przed uszkodzeniami spowodowanymi nadmiernym prądem.
• Prąd znamionowy 80A: Zapewnia odpowiednią ochronę dla obwodów o średnim i dużym obciążeniu, np. gniazd przemysłowych czy maszyn.
• Moc zwarciowa 50kA: Wysoka zdolność wyłączania zwarć, co gwarantuje bezpieczeństwo nawet w instalacjach o dużej mocy.
• 2 bieguny (2P): Odłączanie zarówno fazy, jak i neutralnego, co ułatwia izolowanie obwodu podczas prac konserwacyjnych.
• Znamionowe napięcie 250VDC: Specjalizacja w ochronie obwodów prądu stałego, powszechnych w instalacjach przemysłowych i systemach magazynowania energii.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i niezawodności aparatury elektrycznej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Certyfikowany do stosowania w instalacjach przemysłowych i budynkach.

Zastosowanie

Wyłącznik nadprądowy UCB 80A 2-biegunowy znajduje zastosowanie w miejscach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami w obwodach prądu stałego.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie instalacji fotowoltaicznych i systemów magazynowania energii.
• Ochrona obwodów 1-fazowych w budynkach użyteczności publicznej i obiektach przemysłowych.
• Stosowany w szafach rozdzielczych i tablicach zasilających, gdzie wymagana jest wysoka zdolność wyłączania zwarć.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia. Wyłącznik należy zamontować na szynie DIN zgodnie z wymiarami obudowy. Zaciski powinny być dokręcone z odpowiednim momentem (zalecane 2,5 Nm) w celu zapewnienia pewnego połączenia. Po montażu należy przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarć? Wyłącznik posiada zdolność wyłączania 50kA, co oznacza, że bezpiecznie przerwie obwód nawet przy zwarciu o takiej wartości.
• Czy wyłącznik nadaje się do instalacji 230VAC? Produkt jest przeznaczony do napięcia 250VDC. Do instalacji 230VAC należy dobrać wyłącznik dedykowany do prądu przemiennego.
• Jakie są typowe zastosowania charakterystyki B? Charakterystyka B jest zalecana do ochrony obwodów zasilających odbiorniki rezystancyjne i indukcyjne o niskim prądzie rozruchu, np. oświetlenie, gniazda ogólnego przeznaczenia w instalacjach przemysłowych.
