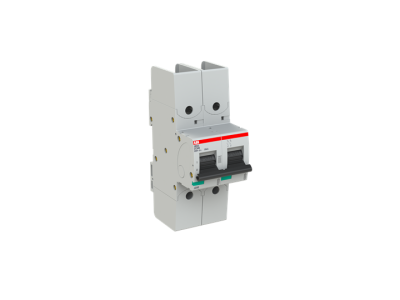

Wyłącznik nadprądowy 2P UCB 40A 50kA, S802S-UCB40-R | 2CCS862002R1405 ABB

Alternatywny kod produktu: 2CCS862002R1405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802S-UCB40-R (symbol 2CCS862002R1405) o prądzie znamionowym 40A i zdolności wyłączalnej 50kA to kluczowy element zabezpieczający obwody prądowe w instalacjach elektrycznych. Charakterystyka UCB zapewnia szybkie działanie w razie zwarcia lub przeciążenia, chroniąc przewody i odbiorniki przed uszkodzeniem. Wyłącznik przystosowany do napięć stałych do 500V (DC), co pozwala stosować go w instalacjach fotowoltaicznych i przemysłowych.

• 2 bieguny (2P): Zapewnia niezależne zabezpieczenie zarówno fazy, jak i neutralnego w obwodzie 1-fazowym, zwiększając bezpieczeństwo instalacji.
• Prąd znamionowy 40A: Zapewnia ochronę obwodów o średnim obciążeniu, np. gniazd w pomieszczeniach biurowych, obwodów oświetleniowych lub małych maszyn.
• Zdolność wyłączalna 50kA: Gwarantuje pewne odłączenie nawet przy bardzo wysokich prądach zwarciowych, minimalizując ryzyko uszkodzeń sieci.
• Charakterystyka UCB: Szybkie działanie w przypadku zwarcia (typu B/C), chroniące instalację przed skutkami zwarć i przeciążeń.
• Znamionowe napięcie łączeniowe 500VDC: Przystosowany do pracy w instalacjach prądu stałego, w tym systemach fotowoltaicznych i zasilaczach awaryjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik nadprądowy S802S-UCB40-R znajduje zastosowanie w instalacjach, gdzie wymagana jest niezawodna ochrona obwodów 1-fazowych przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych, w tym w halach magazynowych i przemysłowych.
• Instalacje fotowoltaiczne – zabezpieczenie stringów i falowników przed skutkami zwarć.
• Systemy zasilania awaryjnego i UPS – ochrona baterii i obwodów DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynę DIN 35mm, zgodnie z kierunkiem wskazanym przez strzałkę na urządzeniu. Przewody podłączać do zacisków oznaczonych literami L (faza) i N (neutralny), z zachowaniem odpowiedniego momentu dokręcania (zalecany 2,5–3,0 Nm). Po montażu przeprowadzić testy działania przez kilkukrotne załączanie i wyłączanie.

FAQ

• Czy wyłącznik nadaje się do instalacji trójfazowych? Nie – jest to wyłącznik 2-biegunowy, przeznaczony do obwodów 1-fazowych z neutralnym. Do instalacji trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jaka jest różnica między charakterystyką UCB a typem B lub C? Charakterystyka UCB (Uninterrupted Circuit Breaker) to specjalistyczne rozwiązanie zapewniające szybkie działanie w szerokim zakresie prądów zwarciowych, łącząc cechy charakterystyk B i C – odpowiednie do ochrony obwodów z odbiornikami o zróżnicowanej charakterystyce.
• Czy wyłącznik współpracuje z pierścieniowymi końcówkami przewodów (ringlug)? Tak – wyłącznik wyposażony jest w szerokie zaciski przystosowane do podłączenia pierścieniowych końcówek przewodów (ringlug), co ułatwia montaż i zapewnia pewny kontakt elektryczny.
