Wyłącznik nadprądowy 2P UCB 25A 50kA, S802S-UCB25 | 2CCS862001R1255 ABB

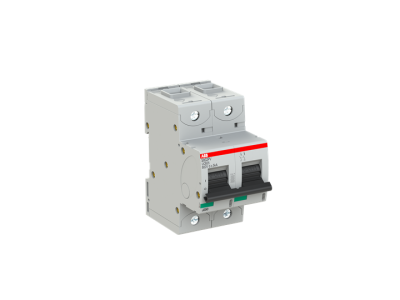

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244690
EAN
7612271203009
Kod Producenta
2CCS862001R1255
Wyłącznik nadprądowy 2P UCB 25A 50kA, S802S-UCB25

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCS862001R1255

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802S-UCB25 (symbol 2CCS862001R1255) o prądzie znamionowym 25A i charakterystyce B to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zapewnia ochronę przeciwpożarową i długotrwałą stabilność pracy obwodów 1-fazowych oraz 2-fazowych w instalacjach DC i AC. Wysoka zdolność zwarciowa 50kA gwarantuje niezawodne działanie nawet w trudnych warunkach zwarciowych.

  • 2-biegunowa konstrukcja: Zapewnia równoczesne odłączanie obu biegunów, eliminując ryzyko niepełnego zwarcia w układach DC.
  • Charakterystyka B: Szybkie wyłączanie przy zwarciu 3-5-krotnego prądu znamionowego – idealne do zabezpieczania obwodów oświetleniowych i gniazd w instalacjach budynków.
  • Prąd znamionowy 25A: Odpowiedni dla obwodów o średnim obciążeniu, takich jak gniazda wtykowe, oświetlenie czy małe urządzenia przemysłowe.
  • Zdolność zwarciowa 50kA: Wysoka odporność na zwarcia gwarantuje ochronę całej instalacji nawet w przypadku awarii w sieci zasilającej.
  • Napięcie znamionowe 250VDC: Przeznaczony do pracy w obwodach prądu stałego, w tym w instalacjach fotowoltaicznych i zasilaczach awaryjnych.

Zgodność z Normami

Wyłącznik S802S-UCB25 spełnia wymagania normy PN-EN 60898-1 (DIN VDE 0641-11) dla wyłączników nadprądowych do instalacji domowych i przemysłowych. Produkt posiada deklarację zgodności CE oraz certyfikację zgodną z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S802S-UCB25 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami, szczególnie w układach prądu stałego.

  • Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
  • Ochrona gniazd wtykowych i małych odbiorników w instalacjach 1-fazowych.
  • Stosowanie w instalacjach fotowoltaicznych DC jako zabezpieczenie łańcuchów modułów.
  • Wykorzystanie w układach zasilania awaryjnego i UPS.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik należy montować w rozdzielnicy na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami wg dokumentacji producenta. Przewody podłączać zgodnie z oznaczeniami L1, L2 (faza) i N (neutralny), dokręcając zaciski momentem nieprzekraczającym wartości podanych w dokumentacji technicznej. Po montażu przeprowadzić test działania przez ręczne przełączenie dźwigni w pozycję „TEST”.

FAQ

  • Jaką charakterystykę ma wyłącznik S802S-UCB25? Wyłącznik posiada charakterystykę B, która powoduje szybkie wyłączanie przy zwarciu 3-5-krotnego prądu znamionowego. Charakterystyka B jest zalecana do zabezpieczania obwodów oświetleniowych i gniazd wtykowych.
  • Czy wyłącznik nadaje się do pracy w obwodach DC? Tak, wyłącznik jest przystosowany do pracy w obwodach prądu stałego o napięciu do 250VDC, co czyni go odpowiednim do zastosowań w instalacjach fotowoltaicznych i zasilaczach awaryjnych.
  • Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 50kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 50kA, chroniąc całą instalację przed uszkodzeniem.

  • Producent ABB
  • Wymiary 0.054m x 0.0825m x 0.054m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania Inne
  • Liczba biegunów (całkowita) 2
  • Liczba biegunów chronionych 2
  • Prąd znamionowy 25 A
  • Napięcie znamionowe 500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 50 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 50 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 50 kA
  • Rodzaj napięcia DC
  • Zakres częstotliwości 0 - 0 Hz
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 2
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 3
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 1500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Straty mocy 8.4 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
