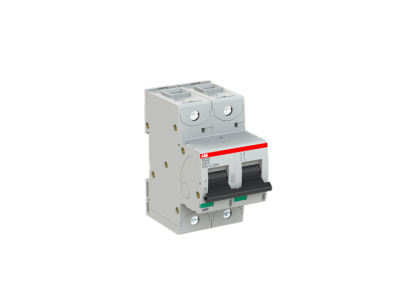

Wyłącznik nadprądowy 2P UCB 16A 50kA, S802S-UCB16 | 2CCS862001R1165 ABB

Alternatywny kod produktu: 2CCS862001R1165

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S802S-UCB16 (symbol 2CCS862001R1165) to wysokowydajne zabezpieczenie 2-biegunowe o charakterystyce B, prądzie znamionowym 16A i zdolności wyłączania 50kA. Przeznaczony do ochrony obwodów prądu przemiennego (AC) i stałego (DC) do 250V. Zaprojektowany do współpracy z aparaturą modułową w rozdzielnicach, zapewnia szybką reakcję na zwarcia i przeciążenia.

• Charakterystyka B: Szybkie wyłączanie przy zwarciach i przeciążeniach – minimalizuje ryzyko uszkodzeń instalacji i urządzeń.
• 2 bieguny (2P): Jednoczesna ochrona obu przewodów fazowych w obwodach jednofazowych, zwiększając bezpieczeństwo instalacji.
• Prąd znamionowy 16A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i mniejszych odbiorników.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – gwarantuje pewną ochronę nawet w sieciach o dużych prądach zwarciowych.
• Napięcie pracy do 250VDC/AC: Kompatybilność z obwodami zarówno prądu przemiennego, jak i stałego – elastyczne zastosowanie w różnych instalacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 60898-1 (dla instalacji niskiego napięcia) oraz EN 60947-2 (dla aparatury rozdzielczej). Posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik S802S-UCB16 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach domowych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w rozdzielnicach budynków użyteczności publicznej.
• Ochrona obwodów zasilających mniejsze maszyny i urządzenia w warsztatach i małych zakładach produkcyjnych.
• Stosowanie w instalacjach fotowoltaicznych (strona DC) oraz systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zainstalować na szynie DIN w rozdzielnicy, łącząc przewody zgodnie z oznaczeniami L (faza) i N (neutralny). Dokręcić śruby zaciskowe z zalecanym momentem (sprawdzić w dokumentacji producenta). Przeprowadzić test działania poprzez symulację zwarcia – wyłącznik powinien natychmiast zadziałać.

FAQ

• Do jakiego rodzaju obwodów nadaje się ten wyłącznik? Przeznaczony do obwodów prądu przemiennego (AC) do 230/400V oraz stałego (DC) do 250V. Charakterystyka B sprawdza się w obwodach oświetleniowych, gniazdach oraz mniejszych odbiornikach.
• Jaka jest zdolność wyłączania wyłącznika? Wyłącznik posiada zdolność wyłączania 50kA, co oznacza, że może bezpiecznie przerwać prąd zwarciowy do 50kA.
• Czy wyłącznik jest kompatybilny z szynami DIN? Tak, zaprojektowany do montażu na standardowej szynie DIN o szerokości 35mm, typowej dla rozdzielnic modułowych.
