Wyłącznik nadprądowy 2P UCB 100A 50kA, S802S-UCB100-R | 2CCS862002R1825 ABB

Alternatywny kod produktu: 2CCS862002R1825

Opis i Kluczowe Cechy

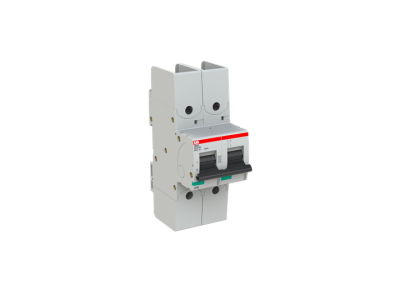

Wyłącznik nadprądowy 2-biegunowy S802S-UCB100-R (symbol 2CCS862002R1825) charakterystyka UCB, 100A, 50kA, 500VDC z systemem podłączenia Ringlug to zaawansowane zabezpieczenie instalacji elektrycznych przed przeciążeniami i zwarciami. Przeznaczony do montażu na szynie DIN, idealny do ochrony obwodów prądu stałego i przemiennego w układach przemysłowych, fotowoltaicznych oraz zasilania awaryjnego.

• 2-biegunowa konstrukcja: Zapewnia odłączanie zarówno fazy, jak i neutralnego w jednym urządzeniu, co upraszcza układ zabezpieczeń i poprawia bezpieczeństwo obsługi.
• Charakterystyka UCB: Specjalistyczne wyzwalanie do ochrony obwodów DC i AC, zoptymalizowane dla aplikacji z falownikami fotowoltaicznymi i akumulatorami.
• Prąd znamionowy 100A: Wysoka obciążalność prądowa, pozwalająca na ochronę mocnych obwodów zasilających.
• Moc zwarciowa 50kA: Odporność na największe prądy zwarciowe, minimalizująca ryzyko uszkodzenia instalacji podczas zwarć.
• Napięcie 500VDC: Przeznaczony do pracy w układach prądu stałego o wysokim napięciu, zgodnie z wymaganiami systemów fotowoltaicznych i magazynów energii.
• System Ringlug: Umożliwia szybki i pewny montaż przewodów o dużych przekrojach bez konieczności gięcia żył, co skraca czas instalacji i poprawia kontakt elektryczny.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 60947-2 dotyczącej wyłączników automatycznych. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami europejskimi w zakresie bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

S802S-UCB100-R przeznaczony jest do ochrony obwodów w instalacjach, gdzie wymagana jest wysoka niezawodność zabezpieczeń oraz odporność na zwarcia o dużej energii.

• Ochrona obwodów DC w instalacjach fotowoltaicznych i magazynach energii.
• Zabezpieczenie falowników i przetwornic w systemach zasilania awaryjnego.
• Ochrona obwodów AC w układach przemysłowych i budynkach użyteczności publicznej.
• Stosowanie w szafach rozdzielczych jako główne zabezpieczenie obwodów o wysokim obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzać wyłącznie przy odłączonym napięciu zasilającym. Urządzenie przeznaczone jest do montażu na szynie DIN o szerokości 35 mm. Przewody należy podłączać zgodnie z oznaczeniami L i N (jeśli dotyczy) oraz uwzględnić odpowiedni moment dokręcenia (szczegóły w dokumentacji producenta). System Ringlug pozwala na montaż przewodów o przekroju do 70 mm² – sprawdź zgodność z dokumentacją techniczną. Po montażu należy przeprowadzić test funkcjonalny wyłącznika, symulując warunki zwarciowe.

FAQ

• Czy wyłącznik S802S-UCB100-R nadaje się do instalacji AC? Charakterystyka UCB jest zoptymalizowana głównie dla obwodów DC, jednak wyłącznik posiada również zakres pracy w trybie AC. Do zastosowań wyłącznie AC zalecane są charakterystyki B, C lub D.
• Jakie przewody można podłączyć do systemu Ringlug? System Ringlug umożliwia podłączenie przewodów o przekroju do 70 mm². Dokładny zakres średnic należy sprawdzić w dokumentacji technicznej wyłącznika.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma wyłącznik? Wyłącznik charakteryzuje się mocą zwarciową 50kA, co oznacza, że wytrzyma zwarcia o takiej wartości bez uszkodzenia.
