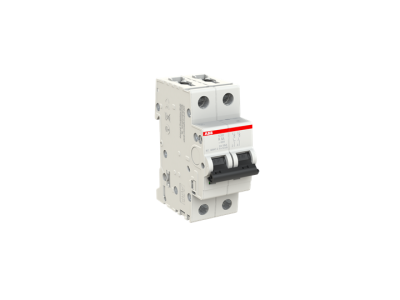

Wyłącznik nadprądowy 2P K 6A 6kA, S202-K6 | 2CDS252001R0377 ABB

Alternatywny kod produktu: 2CDS252001R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-K6 (symbol 2CDS252001R0377) z charakterystyką K to wysokiej jakości zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Przeznaczony do montażu na szynie DIN w rozdzielnicach. Charakterystyka K zapewnia selektywne działanie w przypadku zwarć i przeciążeń, co czyni go idealnym rozwiązaniem dla obwodów z silnikami, transformatorami lub innymi odbiornikami indukcyjnymi.

• Charakterystyka K: Szybkie działanie przy zwarciach i przeciążeniach, ochrona wrażliwych odbiorników przed uszkodzeniem.
• Zacisk płytkowy (bezpośredni): Umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm², eliminując konieczność stosowania dodatkowych końcówek.
• Otwór przyłączowy nad zaciskiem szyny fazowej: Ułatwia okablowanie i poprawia widoczność podczas montażu, skracając czas instalacji.
• Prąd znamionowy 6A: Zapewnia ochronę obwodów o niewielkim obciążeniu, np. w obwodach sterowania, oświetlenia lub małych maszyn.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe, gwarantująca niezawodną ochronę instalacji.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich (m.in. PN-EN 60898-1, PN-EN 60947-2) oraz posiada certyfikaty CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S202-K6 przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych, budynkowych i mieszkaniowych.

• Ochrona obwodów sterowania i sygnalizacji w maszynach przemysłowych.
• Zabezpieczenie obwodów oświetleniowych, np. w halach magazynowych lub biurowcach.
• Ochrona małych odbiorników indukcyjnych (silniki, transformatory) przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach budynkowych jako element selektywnego zabezpieczenia obwodów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w pozycji pionowej, z odpowiednim momentem dokręcenia zacisków (zgodnie z dokumentacją techniczną). Przewody podłączać zgodnie z oznaczeniami na urządzeniu – fazy w zaciskach górnych, neutralny w dolnym. Po montażu należy przeprowadzić test działania przez ręczne zwolnienie wyzwalacza.

FAQ

• Do jakich obwodów najlepiej nadaje się wyłącznik charakterystyki K? Charakterystyka K (6A) jest dedykowana do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory, cewki), gdzie wymagane jest selektywne działanie przy zwarciach i przeciążeniach.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć bezpośrednio do wyłącznika? Wyłącznik umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm² bez konieczności stosowania dodatkowych końcówek.
• Czy wyłącznik posiada ochronę przed zwarciem doziemnym? Wyłącznik nadprądowy S202-K6 nie posiada wbudowanej ochrony różnicowoprądowej (RCD). Do ochrony przed zwarciem doziemnym należy stosować dodatkowe zabezpieczenia, np. wyłączniki różnicowoprądowe.
