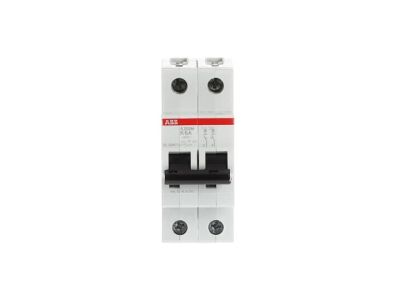

Wyłącznik nadprądowy 2P K 6A 10kA, S202M-K6 | 2CDS272001R0377 ABB

Alternatywny kod produktu: 2CDS272001R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy K 6A (symbol 2CDS272001R0377) z serii S200M to zaawansowane zabezpieczenie obwodów elektrycznych. Charakterystyka K zapewnia szybkie wyłączanie podczas zwarć, chroniąc instalację przed uszkodzeniem. Mechanizm termiczny reaguje na przeciążenia, a elektromechaniczny na zwarcia – gwarantuje kompleksową ochronę instalacji. Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2 pozwala na stosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka K: Szybkie wyłączanie przy zwarciach, idealny do ochrony obwodów z silnikami, transformatorami lub urządzeniami o wysokim prądzie rozruchowym – minimalizuje ryzyko uszkodzenia instalacji.
• Znamionowy prąd wyłączający 6A: Precyzyjne zabezpieczenie obwodów o niskim i średnim obciążeniu, takich jak oświetlenie, gniazda wtykowe lub niewielkie urządzenia.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia, zapewniająca skuteczną ochronę nawet w instalacjach o dużym natężeniu prądu.
• Konfiguracja 2-biegunowa (2P): Odłączanie zarówno fazy, jak i neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych – uniemożliwia pozostawienie obwodu pod napięciem.
• Seria S200M – kompaktowe wymiary: Zajmuje niewiele miejsca w rozdzielnicy, umożliwiają montaż dodatkowych akcesoriów (np. styków pomocniczych), oszczędzając do 50% przestrzeni.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona przed przeciążeniem i zwarciem w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 2P K 6A doskonale sprawdza się w instalacjach, gdzie wymagana jest ochrona obwodów o zmiennym obciążeniu lub urządzeń z wysokim prądem rozruchowym.

• Ochrona obwodów oświetleniowych z lampami halogenowymi lub LED o dużym poborze prądu.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach biurowych lub warsztatach zasilających narzędzia o zmiennym obciążeniu.
• Ochrona obwodów zasilających silniki małej mocy (np. wentylatory, pompy obiegowe) – charakterystyka K reaguje szybciej na zwarcia niż standardowe wyłączniki B lub C.
• Instalacje przemysłowe o umiarkowanym obciążeniu, gdzie wymagana jest precyzyjna ochrona przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik mocuje się na szynie DIN 35 mm, zasilanie podłącza się do styków górnych (zgodnie z oznaczeniem L1/L2 i N), a obciążenie do styków dolnych. Prawidłowe napięcie (AC 230/400V) i biegunowość muszą być zachowane. Po montażu przeprowadzić test działania poprzez kilkukrotne załączenie i wyłączenie. Nigdy nie używać wyłącznika do celów innych niż ochrona obwodu – nie pełni roli izolatora.

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka K jest dedykowana do zabezpieczania obwodów z silnikami, transformatorami lub urządzeniami o wysokim prądzie rozruchowym – reaguje szybciej na zwarcia niż standardowe wyłączniki B lub C.
• Jaka jest różnica między charakterystykami K, B, C, D? Charakterystyka K charakteryzuje się szybkim wyłączaniem przy zwarciach (między 8 a 14 razy prąd znamionowy), co czyni ją idealną do ochrony obwodów z dużymi prądami szczytowymi, np. silników.
• Czy można zamontować styk pomocniczy na tym modelu? Tak, seria S200M pozwala na montaż styku pomocniczego od dołu, co pozwala zaoszczędzić do 50% miejsca w rozdzielnicy.
