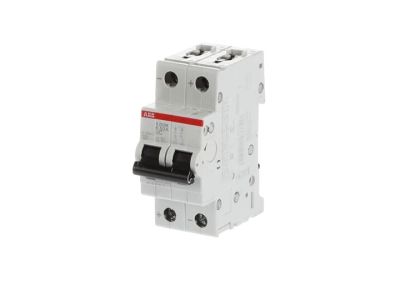

Wyłącznik nadprądowy 2P K 50A 10kA, S202M-K50UC | 2CDS272061R0577 ABB

Alternatywny kod produktu: 2CDS272061R0577

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy K 50A 10kA (symbol 2CDS272061R0577) to kompaktowe urządzenie z serii S 200 M UC, zaprojektowane do ochrony obwodów prądu stałego (DC) i przemiennego (AC). Charakterystyka K zapewnia selektywność i ochronę wrażliwych odbiorników, takich jak silniki, transformatory czy urządzenia elektroniczne. Wysoka zdolność zwarciowa 10kA gwarantuje skuteczną reakcję w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji.

• 2-biegunowa konstrukcja: Odłącza oba przewody (fazowy i neutralny) w przypadku zwarcia lub przeciążenia, zapewniając pełną ochronę obwodu.
• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia, idealna do ochrony urządzeń z silnikami, transformatorami lub układami elektronicznymi.
• Zdolność zwarciowa 10kA: Gwarantuje niezawodną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Uniwersalne zastosowanie AC/DC: Możliwe stosowanie zarówno w obwodach prądu przemiennego (230/400V), jak i stałego (do 60V DC).
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły (np. wyłączniki różnicowoprądowe, styczniki) dzięki standardowym interfejsom.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, VDE 0660-101 oraz EN 60898-1. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2P K 50A 10kA znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony obwodów. Charakterystyka K czyni go szczególnie przydatnym w układach z silnikami, transformatorami i urządzeniami o wysokim prądzie rozruchowym.

• Ochrona obwodów zasilających silniki elektryczne – zapobiega uszkodzeniom wynikającym z przeciążeń i zwarć.
• Zasilanie układów elektronicznych i transformatorów – zapewnia ochronę wrażliwych urządzeń przed przepięciami i zwarciami.
• Instalacje przemysłowe i budynki użyteczności publicznej – gdzie wymagana jest wysoka selektywność i niezawodność działania.
• Obwody prądu stałego (np. zasilacze, układy solarne) – dzięki możliwości pracy z napięciem DC do 60V.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi urządzeniami. Przewody zasilające należy podłączyć do odpowiednich zacisków (oznaczonych L1, L2, N), dokręcając je momentem zgodnym z dokumentacją techniczną. Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Tak – charakterystyka K jest dedykowana do ochrony urządzeń z wysokim prądem rozruchowym, takich jak silniki, transformatory lub układy elektroniczne.
• Jaka jest maksymalna wartość napięcia zasilającego? Wyłącznik może być stosowany w obwodach prądu przemiennego do 400V AC (230V/400V) oraz prądu stałego do 60V DC.
• Czy można stosować wyłącznik w instalacjach domowych? Charakterystyka K jest rzadko stosowana w instalacjach domowych (gdzie częściej używana jest charakterystyka B lub C). Najlepiej sprawdza się w instalacjach przemysłowych lub specjalistycznych.
