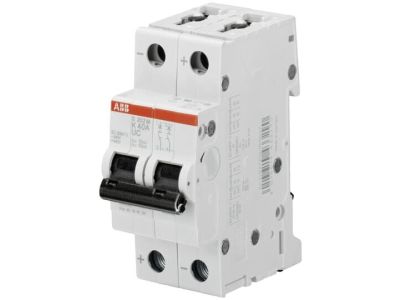

Wyłącznik nadprądowy 2P K 4A 10kA, S202M-K4UC | 2CDS272061R0337 ABB

Alternatywny kod produktu: 2CDS272061R0337

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) typu K 4A o zdolności zwarciowej 10kA (symbol 2CDS272061R0337) to kompaktowe zabezpieczenie obwodów AC i DC przed przeciążeniami i zwarciami. Zaprojektowany do współpracy z osprzętem System pro M, charakteryzuje się wysoką niezawodnością działania i elastycznością montażu. Idealny do zabezpieczania obwodów wrażliwych na prądy chwilowe, np. silników, transformatorów lub obwodów z diodami prostowniczymi.

• Zakres znamionowy 4A: Dokładna ochrona obwodów o niewielkim poborze mocy, zapobiega uszkodzeniom instalacji spowodowanym przeciążeniem.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia pozwala na skuteczną ochronę nawet w mocnych instalacjach przemysłowych.
• Charakterystyka K: Szybkie działanie przy niewielkich przeciążeniach oraz wysoka odporność na prądy udarowe – odpowiedni do zabezpieczania obwodów z silnikami i transformatorami.
• Elastyczność AC/DC: Możliwość stosowania zarówno w instalacjach prądu przemiennego, jak i stałego, co poszerza zakres jego zastosowań.
• Kompatybilność z System pro M: Możliwość montażu z szeroką gamą akcesoriów kompaktowych, ułatwiająca integrację w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz UL 489. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa urządzeń elektrycznych. Dopuszczony do stosowania w instalacjach zgodnych z normami lokalnymi.

Zastosowanie

Wyłącznik nadprądowy 2P K 4A znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie konieczna jest ochrona obwodów wrażliwych na prądy udarowe.

• Zabezpieczanie obwodów sterowniczych i napędowych w maszynach przemysłowych.
• Ochrona instalacji fotowoltaicznych DC oraz obwodów zasilających odbiorniki elektroniczne.
• Stosowanie w rozdzielnicach budynków mieszkalnych i użyteczności publicznej jako ochrona obwodów oświetleniowych i gniazd wtykowych.
• Elastyczne rozwiązania w instalacjach przemysłowych, gdzie wymagana jest ochrona zarówno obwodów AC, jak i DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik należy montować na szynie TH 35 mm, dociskając go do szyny i zablokować zaciskiem. Przewód zasilający podłączyć do zacisku L (faza), a chroniony obwód do zacisku 2 (wyjście). Dokręcić połączenia z zalecanym momentem siły (szczegóły w dokumentacji producenta). Po montażu przeprowadzić próbę działania – wyłącznik powinien reagować na symulowane przeciążenie i zwarcia.

FAQ

• Czy wyłącznik nadaje się do zabezpieczania obwodów DC? Tak, wyłącznik charakterystyki K został zaprojektowany do współpracy z instalacjami prądu stałego, co czyni go uniwersalnym rozwiązaniem dla systemów AC/DC.
• Jaka jest różnica między charakterystyką K a charakterystyką C? Charakterystyka K reaguje szybciej na niewielkie przeciążenia i jest bardziej odporna na prądy udarowe, co sprawia, że jest odpowiednia do zabezpieczania obwodów z silnikami i transformatorami. Charakterystyka C działa wolniej i jest przeznaczona do typowych obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, dzięki możliwości pracy w obwodach DC i wysokiej zdolności zwarciowej, wyłącznik jest odpowiedni do ochrony instalacji fotowoltaicznych.
