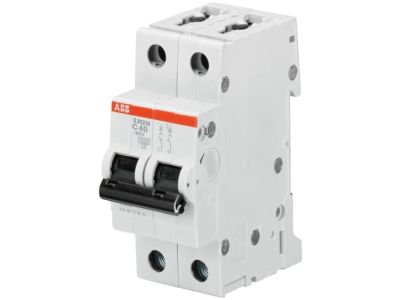

Wyłącznik nadprądowy 2P K 4A 10kA, S202M-K4 | 2CDS272001R0337 ABB

Alternatywny kod produktu: 2CDS272001R0337

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-K4 (symbol 2CDS272001R0337) o charakterystyce K to zaawansowane zabezpieczenie instalacji elektrycznej przed zwarciami i przeciążeniami. Przeznaczony do pracy w sieciach 230/400V AC, wyposażony w mechanizm wyzwalania termicznego (przeciążenia) i elektromechaniczny (zwarcia) zapewniający szybką reakcję na awarie. Charakterystyka K oferuje wysoką odporność na prądy zwarciowe do 10kA, co czyni go odpowiednim do zastosowań przemysłowych i instalacji o podwyższonym obciążeniu.

• Charakterystyka K: Szybka reakcja na zwarcia – od 3 do 5-krotnego prądu znamionowego, idealna do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia pozwala na bezpieczną pracę w instalacjach o dużych prądach zwarciowych.
• 2-biegunowa konstrukcja: Zapewnia ochronę zarówno przewodu fazowego, jak i neutralnego w układach jednofazowych i trójfazowych.
• Mechanizm wyzwalania termicznego i elektromechanicznego: Dwustopniowa ochrona – natychmiastowe odłączenie przy zwarciu i stopniowe wyłączanie przy przeciążeniu.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S202M-K4 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki instalacyjne) i IEC/EN 60947-2 (wyłączniki przemysłowe), co gwarantuje najwyższy poziom bezpieczeństwa przeciwporażeniowego i przeciwpożarowego. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami elektrycznymi.

Zastosowanie

Wyłącznik nadprądowy o charakterystyce K znajduje szerokie zastosowanie w instalacjach wymagających szybkiej reakcji na zwarcia i wysokiej odporności na prądy zwarciowe.

• Ochrona obwodów z silnikami indukcyjnymi, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Instalacje przemysłowe z dużymi prądami zwarciowymi – huty, zakłady produkcyjne, maszynownie.
• Ochrona układów sterowania i zasilania w budynkach komercyjnych i mieszkalnych o podwyższonym ryzyku zwarć.
• Stosowanie w obwodach z odbiornikami o charakterystyce indukcyjnej, gdzie standardowe charakterystyki B lub C mogłyby powodować nieuzasadnione wyłączanie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie instalacji i upewnić się, że obwód jest odłączony. Wyłącznik montować na szynie DIN 35mm, zapewniając odpowiednią wentylację i odstęp od innych elementów. Przewody przyłączeniowe należy dokręcić z zalecanym momentem obrotowym (6 Nm), aby zapewnić pewny kontakt i uniknąć przegrzewania. Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić poprawną pracę mechanizmu.

FAQ

• Jaka jest zalecana charakterystyka wyłącznika dla obwodów z silnikami? Charakterystyka K jest optymalna dla ochrony silników i innych odbiorników indukcyjnych, gdyż charakteryzuje się wysoką odpornością na prądy rozruchowe i szybkim działaniem przy zwarciach.
• Czy wyłącznik S202M-K4 może być stosowany w instalacjach domowych? Tak, może być stosowany w instalacjach domowych, jednak charakterystyka K jest szczególnie polecana dla obwodów o podwyższonym obciążeniu indukcyjnym, takich jak np. obwody zasilania pomp, klimatyzatorów lub agregatów prądotwórczych.
• Jakie są zalecane momenty dokręcania przewodów? Moment dokręcania przewodów fazowych i neutralnych wynosi 6 Nm – wartość ta zapewnia pewny kontakt elektryczny i minimalizuje ryzyko przegrzewania się połączenia.
