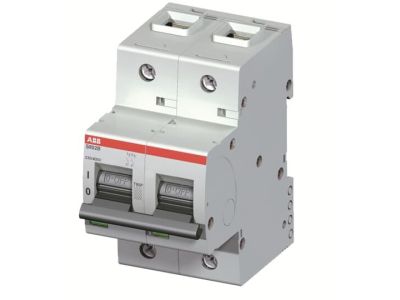

Wyłącznik nadprądowy 2P K 40A 16kA, S802B-K40 | 2CCS812001R0557 ABB

Alternatywny kod produktu: 2CCS812001R0557

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy K 40A (symbol 2CCS812001R0557) to wysokowydajny ogranicznik prądu o charakterystyce K, przeznaczony do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Posiada dwa niezależne mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarcowy), zapewniające kompleksową ochronę obwodów 230/400V. Wysoka zdolność wyłączania 16kA gwarantuje skuteczne przerwanie zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia o charakterze impulsowym – idealny do zabezpieczania silników, transformatorów i układów z dużymi prądami rozruchowymi.
• 2-biegunowa konstrukcja: Pełna ochrona obwodów jednofazowych i trójfazowych poprzez jednoczesne odłączanie faz L i N.
• Zdolność wyłączania 16kA: Skuteczne przerwanie zwarcia przy napięciu 230/400V – kluczowe dla bezpieczeństwa instalacji.
• Zacisk klatkowy: Stabilne i pewne połączenie przewodów, odporne na wibracje i luzowanie się w czasie eksploatacji.
• Prąd znamionowy 40A: Dopuszczalne obciążenie ciągłe – odpowiedni do zabezpieczania gniazd, obwodów oświetleniowych i linii zasilających urządzenia o średnim poborze mocy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, potwierdzone deklaracją zgodności CE. Zapewnia ochronę zgodną z międzynarodowymi standardami bezpieczeństwa elektrycznego dla aplikacji mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 2P K 40A znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach z urządzeniami o charakterze indukcyjnym.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających silniki elektryczne, wentylatory i pompy – dzięki charakterystyce K reaguje na wysokie prądy rozruchowe.
• Stosowanie w rozdzielnicach przemysłowych i tablicach sterowniczych jako element systemu selektywnej ochrony.
• Wyposażenie szaf sterowniczych maszyn i urządzeń – zapewnia ochronę przed zwarciami w obwodach sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane min. 20mm). Zaciski przewodów należy dokręcić z momentem odpowiednim do przekroju przewodu (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania poprzez ręczne wyłączenie i włączenie, a także weryfikację reakcji na przeciążenie przy użyciu odpowiedniego testeru.

FAQ

• Jaka jest różnica między charakterystyką K a innymi charakterystykami (B, C, D)? Charakterystyka K charakteryzuje się szybkim reagowaniem na zwarcia i przeciążenia impulsowe, co czyni ją idealną do ochrony obwodów z urządzeniami indukcyjnymi (silniki, transformatory). W przeciwieństwie do charakterystyki B (szybkiej) lub C (pośredniej) toleruje wyższe prądy szczytowe, minimalizując fałszywe wyzwalania.
• Czy wyłącznik można stosować w obwodach trójfazowych? Tak, dzięki 2-biegunowej konstrukcji zapewnia ochronę obwodu jednofazowego (L-N) oraz może być stosowany w układach trójfazowych z podziałem na fazy (wymagana odpowiednia konfiguracja rozdzielnicy).
• Jaką moc można zabezpieczyć wyłącznikiem 40A przy 230V? Maksymalna moc zasilania wynosi ok. 9,2kW (przy cosφ=1), jednak rzeczywista obciążalność zależy od przekroju przewodów, warunków chłodzenia i długotrwałego obciążenia. Dokładne obliczenia należy przeprowadzić zgodnie z normami instalacyjnymi.
