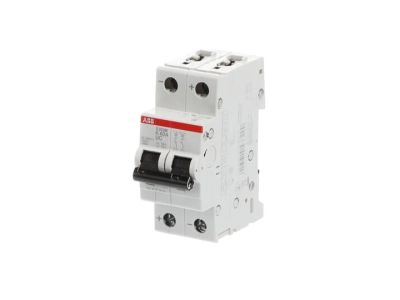

Wyłącznik nadprądowy 2P K 40A 10kA, S202M-K40UC | 2CDS272061R0557 ABB

Alternatywny kod produktu: 2CDS272061R0557

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) K 40A o zdolności wyłączania zwarciowego 10kA (symbol 2CDS272061R0557) to zaawansowane zabezpieczenie obwodów prądu przemiennego (AC) i stałego (DC). Charakterystyka K zapewnia szybkie działanie w przypadku zwarć i przeciążeń, szczególnie wrażliwych na prądy odkształcone (np. w układach z silnikami, transformatorami lub półprzewodnikami). Wysoka zdolność łączeniowa 10kA gwarantuje niezawodną ochronę nawet w trudnych warunkach zwarciowych.

• 2-biegunowa konstrukcja (2P): Zapewnia równoczesne odłączenie obu biegunów obwodu, eliminując ryzyko niesymetrycznego napięcia w instalacjach DC i AC.
• Charakterystyka K: Szybkie działanie w przypadku zwarć i przeciążeń – idealne do zabezpieczenia obwodów z urządzeniami indukcyjnymi i pojemnościowymi.
• Zdolność wyłączania zwarciowego 10kA: Gwarantuje skuteczną ochronę w instalacjach o wysokim prądzie zwarciowym, zapobiegając uszkodzeniom sprzętu i zagrożeniom pożarowym.
• Zgodność z AC i DC: Elastyczne zastosowanie w instalacjach jedno- i trójfazowych prądu przemiennego oraz w obwodach stałoprądowych (np. w systemach fotowoltaicznych, zasilaczach UPS).
• Możliwość współpracy z akcesoriami System pro M: Wszystkie akcesoria kompaktowe (np. wyzwalacze, styki pomocnicze, blokady) można łatwo montować dzięki unifikowanemu systemowi montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60947-2) oraz europejskich (EN 60947-2) dotyczących wyłączników nadprądowych. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S202M-K40UC przeznaczony jest do ochrony obwodów w instalacjach elektrycznych niskiego napięcia, zarówno wewnętrznych, jak i zewnętrznych (w odpowiedniej obudowie). Charakterystyka K sprawia, że jest szczególnie polecany do zabezpieczenia wrażliwych odbiorników.

• Ochrona obwodów z silnikami elektrycznymi (np. pompy, wentylatory, kompresory) – szybkie odłączenie w przypadku zwarć i przeciążeń.
• Zabezpieczenie obwodów stałoprądowych (DC) – np. w systemach fotowoltaicznych, zasilaczach UPS, układach ładowania akumulatorów.
• Ochrona obwodów oświetleniowych i grzewczych o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych, szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy montować na szynie DIN 35mm, zapewniając odpowiednią wentylację (minimalna odległość 5mm od sąsiednich urządzeń). Przewody zasilające należy podłączyć do zacisków w sposób pewny, z zachowaniem zalecanego momentu dokręcania (zgodnie z dokumentacją techniczną). Charakterystyka K wymaga stosowania odpowiednich przekrojów przewodów – sprawdź wymagania producenta. Po montażu przeprowadzić test działania (ręczne ściąganie dźwigni).

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów fotowoltaicznych? Tak – charakterystyka K zapewnia szybkie działanie w przypadku zwarć i przeciążeń w obwodach DC, co jest kluczowe dla bezpieczeństwa systemów fotowoltaicznych.
• Jaki jest zalecany moment dokręcania przewodów? Moment dokręcania nie został podany w dostępnych danych. Zaleca się sprawdzenie karty katalogowej lub dokumentacji technicznej produktu przed montażem.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak – konstrukcja 2-biegunowa pozwala na ochronę dwóch faz w układach jedno- lub trójfazowych (współpraca z innym wyłącznikiem dla trzeciej fazy).
