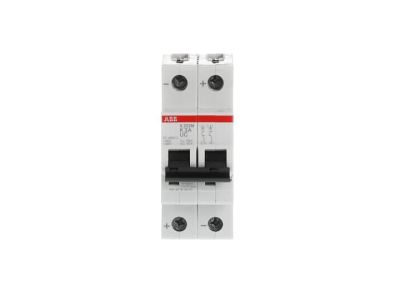

Wyłącznik nadprądowy 2P K 3A 10kA, S202M-K3UC | 2CDS272061R0317 ABB

Alternatywny kod produktu: 2CDS272061R0317

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy K 3A (symbol 2CDS272061R0317) to kompaktowe urządzenie z serii S 200 M UC, przeznaczone do ochrony obwodów 1-fazowych i 2-fazowych przed przeciążeniami i zwarciami. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10 kA, co gwarantuje skuteczną ochronę nawet w trudnych warunkach instalacyjnych. Przeznaczony do pracy w układach AC i DC, elastyczny w montażu i konserwacji.

• 2-biegunowa konstrukcja (2P): Zapewnia ochronę dwóch niezależnych obwodów w ramach jednego urządzenia – oszczędność miejsca w rozdzielnicy.
• Charakterystyka K: Szybkie wyłączanie przy zwarciach i przeciążeniach – odpowiedni do ochrony obwodów z silnikami, transformatorami lub obciążeniami o wysokim prądzie rozruchowym.
• Zdolność zwarciowa 10 kA: Wysoka odporność na zwarcia chroni instalację przed poważnymi uszkodzeniami.
• Zakres napięć AC/DC: Uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego, w tym w systemach fotowoltaicznych i zasilaczach DC.
• Kompatybilność z akcesoriami S 200 M: Możliwość rozbudowy systemu o dodatkowe moduły (np. wyłączniki różnicowoprądowe, styczniki) bez konieczności wymiany obudowy.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm bezpieczeństwa, w tym IEC 60947-2, DIN EN 60898-1 oraz UL 489. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi urządzeń elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 2P K 3A znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami o charakterystyce K.

• Ochrona obwodów z silnikami indukcyjnymi – zapobiega uszkodzeniom spowodowanym nadmiernym prądem rozruchowym.
• Instalacje zasilania awaryjnego i UPS – zapewnia ochronę obwodów krytycznych.
• Systemy fotowoltaiczne – ochrona falowników i akumulatorów w instalacjach DC.
• Rozdzielnice przemysłowe i budynkowe – elastyczne rozwiązanie do ochrony obwodów 1-fazowych i 2-fazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w położeniu pionowym. Przed podłączeniem należy upewnić się, że napięcie w instalacji nie przekracza maksymalnego napięcia znamionowego wyłącznika. Przewody podłączać zgodnie z oznaczeniami (L1, L2, N, PE), zachowując odpowiednie momenty dokręcania (zgodnie z dokumentacją techniczną). Po zamontowaniu przeprowadzić test działania przez ręczne zwolnienie wyzwalacza.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów DC? Tak, charakterystyka K oraz zakres napięć AC/DC sprawiają, że wyłącznik jest odpowiedni do ochrony obwodów stałoprądowych, w tym w systemach fotowoltaicznych.
• Jaka jest maksymalna zdolność zwarciowa? Zdolność zwarciowa wyłącznika wynosi 10 kA – wystarczająca do ochrony większości instalacji niskonapięciowych.
• Czy można stosować wyłącznik z innymi akcesoriami z serii S 200 M? Tak, konstrukcja urządzenia jest kompatybilna ze wszystkimi akcesoriami kompaktowymi System pro M, co umożliwia elastyczną rozbudowę instalacji.
