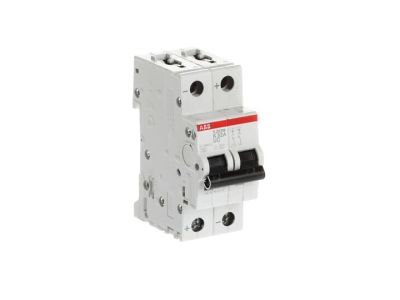

Wyłącznik nadprądowy 2P K 32A 10kA, S202M-K32UC | 2CDS272061R0537 ABB

Alternatywny kod produktu: 2CDS272061R0537

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2P K 32A 10kA (symbol 2CDS272061R0537) to kompaktowe rozwiązanie z serii S 200 M UC, przeznaczone do zabezpieczania obwodów prądu przemiennego (AC) i stałego (DC). Charakterystyka K zapewnia selektywne działanie w razie zwarcia lub przeciążenia, chroniąc instalację elektryczną przed uszkodzeniem. Wysoka zdolność zwarciowa 10kA gwarantuje niezawodność nawet w wymagających warunkach.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia, idealna do zabezpieczania obwodów z silnikami, transformatorami lub układami elektronicznymi.
• 2P (2-biegunowy): Zapewnia równoczesne odłączanie fazy i neutralnego, eliminując ryzyko niesymetrycznego obciążenia.
• Prąd znamionowy 32A: Odpowiedni dla obwodów o średnim obciążeniu, takich jak gniazda wtykowe, oświetlenie czy urządzenia przemysłowe.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Elastyczność zastosowania AC/DC: Kompatybilny z obwodami prądu przemiennego i stałego, co rozszerza zakres jego użycia w różnorodnych instalacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz lokalnych przepisów europejskich. Posiada oznaczenie CE i jest zgodny z dyrektywami w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2P K 32A 10kA przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach domowych, przemysłowych i komercyjnych.

• Ochrona obwodów zasilających silniki elektryczne, pompy, wentylatory lub inne urządzenia o charakterze indukcyjnym.
• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, biurowcach lub halach przemysłowych.
• Ochrona obwodów gniazd wtykowych w instalacjach, gdzie wymagana jest wysoka selektywność działania.
• Zastosowanie w układach fotowoltaicznych lub innych instalacjach prądu stałego (DC).
• Instalacje przemysłowe, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN o szerokości 35 mm, używając odpowiednich akcesoriów kompaktowych serii S 200 M. Upewnić się, że prąd znamionowy wyłącznika jest dostosowany do obciążenia – dobór należy wykonać zgodnie z normami PN-HD 60364-4-43 i PN-EN 60898-1. Po montażu przeprowadzić test działania wyłącznika, symulując zwarcie lub przeciążenie.

FAQ

• Co oznacza charakterystyka K w wyłączniku? Charakterystyka K jest przeznaczona do ochrony obwodów z urządzeniami o charakterze indukcyjnym (np. silniki, transformatory). Szybko reaguje na zwarcia i przeciążenia, minimalizując ryzyko uszkodzenia urządzeń i instalacji.
• Czy wyłącznik jest kompatybilny z innymi akcesoriami serii S 200 M? Tak, wyłącznik należy do rodziny kompaktowych urządzeń serii S 200 M, co umożliwia jego integrację z innymi akcesoriami tej serii (np. styczniki, przekaźniki).
• Jakie jest zalecane napięcie znamionowe dla tego wyłącznika? Wyłącznik jest przeznaczony do zasilania napięciem 230V AC lub 400V AC (w układzie trójfazowym) oraz do obwodów prądu stałego do 440V DC. Dokładne dane napięciowe należy sprawdzić w dokumentacji technicznej.
