Wyłącznik nadprądowy 2P K 2A 6kA, S202-K2 | 2CDS252001R0277 ABB

Alternatywny kod produktu: 2CDS252001R0277

Opis i Kluczowe Cechy

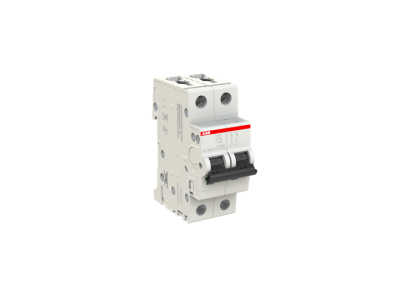

Wyłącznik nadprądowy 2-biegunowy S202-K2 (symbol 2CDS252001R0277) o prądzie znamionowym 2A i charakterystyce K (6kA) to kluczowy element zabezpieczający obwody elektryczne przed zwarciami i przeciążeniami. Zaprojektowany dla napięcia 230/400V, charakteryzuje się szybką reakcją na zwarcia dzięki wysokiej zdolności wyłączania 6kA. Płytka naciskowa ułatwia montaż i demontaż przewodów, a otwór przyłączeniowy umieszczony nad szyną fazową poprawia ergonomię okablowania.

• Charakterystyka K: Szybkie reagowanie na zwarcia, idealny do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych.
• Prąd znamionowy 2A: Precyzyjna ochrona obwodów o małym obciążeniu, np. układów pomiarowych, sterowania lub oświetlenia precyzyjnego.
• Zdolność wyłączania 6kA: Gwarantuje skuteczną ochronę przy zwarciach o dużej energii, zapobiegając uszkodzeniom instalacji.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia montaż i zapewnia pewny kontakt elektryczny bez ryzyka poluzowania przewodu.
• 2-biegunowa konstrukcja: Zapewnia pełną izolację obwodu przy zwarciu, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wyłączniki do nadprądów do instalacji domowych i podobnych) oraz PN-EN 60947-2 (wyłączniki do celów przemysłowych). Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S202-K2 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach o charakterze indukcyjnym.

• Ochrona obwodów sterowania i automatyki przemysłowej (np. styczników, przekaźników).
• Zabezpieczenie układów pomiarowych i laboratoryjnych o małym obciążeniu.
• Instalacje oświetleniowe wymagające selektywnej ochrony (np. galerie, hale produkcyjne).
• Maszyny i urządzenia z silnikami o małej mocy (wiertarki, frezarki).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Urządzenie należy zamontować na standardowej szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami. Przewody podłączać do zacisków zgodnie z oznaczeniami (L1/L2 – bieguny robocze, N – neutralny). Zacisk należy dokręcić z zalecanym momentem (szczegóły w dokumentacji), aby zapewnić pewny kontakt i unikać przegrzewania. Po montażu przeprowadzić test działania przez ręczne przełączenie.

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka K jest dedykowana do obwodów z odbiornikami indukcyjnymi (silniki, transformatory), zapewniając szybką reakcję na zwarcia.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Przekroje do 35 mm² mogą być podłączone bezpośrednio do zacisku przyłączeniowego wyłącznika.
• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik przeznaczony jest dla napięcia znamionowego 230/400V zgodnie z danymi konstrukcyjnymi.
