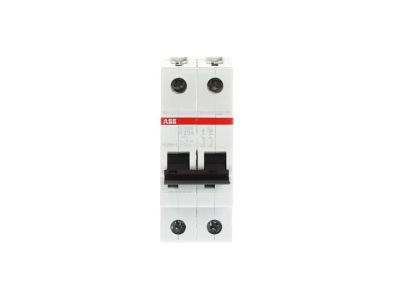

Wyłącznik nadprądowy 2P K 20A 10kA, S202M-K20 | 2CDS272001R0487 ABB

Alternatywny kod produktu: 2CDS272001R0487

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-K20 (numer katalogowy 2CDS272001R0487) o prądzie znamionowym 20A i charakterystyce K to kluczowe zabezpieczenie instalacji elektrycznej przed zwarciami i przeciążeniami. Posiada mechanizm wyzwalania termicznego do ochrony przed przeciążeniami oraz elektromechaniczny do zwarć, zapewniając kompleksową ochronę obwodów. Przeznaczony do montażu na szynie DIN 35mm w rozdzielnicach.

• Charakterystyka K: Szybkie działanie przy zwarciach i przeciążeniach – idealny do ochrony obwodów z silnikami, transformatorami lub odbiornikami o dużych prądach rozruchowych.
• 2-biegunowa konstrukcja: Odcinanie obu biegunów (L1 i L2) w przypadku zwarcia, zapewniając pełną izolację obwodu.
• Zdolność wyłączania 10kA przy 230/400V AC: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Montaż na szynie DIN 35mm: Szybki i prosty montaż w rozdzielnicach standardowych, oszczędzający miejsce i ułatwiający konserwację.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy S202M-K20 spełnia wymogi norm międzynarodowych IEC/EN 60898-1 (dla wyłączników instalacyjnych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S202M-K20 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach z odbiornikami o dużych prądach rozruchowych.

• Ochrona obwodów z silnikami elektrycznymi (np. pomp, wentylatorów, przenośników).
• Zabezpieczenie obwodów zasilających transformatory, prostowniki lub zgrzewarki.
• Instalacje komercyjne i przemysłowe – centrale wentylacyjne, klimatyzacje, układy sterowania maszyn.
• Ochrona obwodów oświetleniowych o dużym poborze mocy w halach produkcyjnych lub magazynach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wyłącznik montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane co najmniej 1 moduł). Przewody podłączać zgodnie z oznaczeniem na urządzeniu (L1, L2, N – jeśli dotyczy). Dokręcić zaciski z odpowiednim momentem (zgodnie z dokumentacją producenta) – niedokręcenie grozi przegrzaniem, a nadmierne dokręcenie uszkodzeniem mechanizmu. Po montażu sprawdzić poprawność działania poprzez ręczne zadziałanie mechanizmu testowego.

FAQ

• Jaka jest różnica między charakterystyką K a C? Charakterystyka K charakteryzuje się szybszym działaniem przy zwarciach i przeciążeniach niż C, co czyni ją idealną do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory).
• Czy wyłącznik S202M-K20 nadaje się do montażu w szafie domowej? Tak, spełnia normy IEC/EN 60898-1, co pozwala na stosowanie w instalacjach mieszkaniowych, jednak częściej używany jest w obwodach przemysłowych ze względu na charakterystykę K.
• Czy można zastosować stycznik z wyłącznikiem S202M-K20? Tak, wyłącznik ten można stosować w kombinacji ze stycznikiem do zdalnego sterowania obwodami, jednak wymaga to odpowiedniego doboru parametrów i zabezpieczeń.
