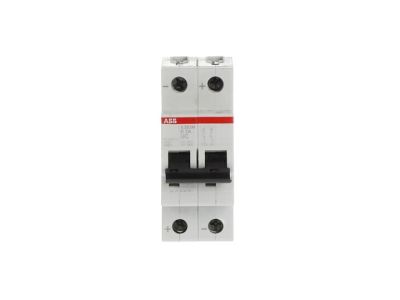

Wyłącznik nadprądowy 2P K 1A 10kA, S202M-K1UC | 2CDS272061R0217 ABB

Alternatywny kod produktu: 2CDS272061R0217

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) S202M-K1UC o charakterystyce K i prądzie znamionowym 1A (symbol 2CDS272061R0217) to kompaktowe rozwiązanie do zabezpieczania obwodów prądu przemiennego (AC) i stałego (DC). Wysoka zdolność zwarciowa 10kA zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Charakterystyka K (krzywa K) sprawia, że wyłącznik jest odpowiedni do zabezpieczania obwodów z silnikami, transformatorami oraz odbiornikami o dużych prądach rozruchowych.

• Charakterystyka K: Szybkie reagowanie na zwarcia i duże prądy rozruchowe – idealne do zabezpieczania obwodów z silnikami indukcyjnymi i odbiornikami o nierównomiernym obciążeniu.
• 2 bieguny (2P): Pełne odcięcie obwodu w przypadku zwarcia – zapewnia bezpieczeństwo w instalacjach jednofazowych i dwufazowych.
• Prąd znamionowy 1A: Precyzyjna ochrona wrażliwych obwodów przed przeciążeniem, np. w układach sterowania lub pomiarowych.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia – stabilna praca nawet w wymagających warunkach instalacyjnych.
• Zgodność z normami międzynarodowymi: Dopuszczenie do stosowania w sieciach AC i DC, spełnia wymogi norm bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz UL 1077. Posiada oznaczenie CE i dopuszczenia do stosowania w sieciach AC i DC zgodnie z certyfikacją producenta.

Zastosowanie

Wyłącznik nadprądowy S202M-K1UC znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wymagających precyzyjnego zabezpieczenia przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów sterowania i sygnalizacji w układach automatyki przemysłowej.
• Ochrona obwodów zasilających silniki indukcyjne o małej mocy (np. wentylatory, pompy).
• Zabezpieczenie wrażliwych urządzeń elektronicznych (np. PLC, regulatory, zasilacze).
• Instalacje fotowoltaiczne (DC) – ochrona stringów i falowników.
• Obwody oświetleniowe wymagające szybkiej reakcji na zwarcia.

Wskazówki Montażowe

Montaż i wymiana wyłącznika powinny być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować w pozycji pionowej na szynie DIN 35 mm. Wymagany moment dokręcania zacisków: 2 Nm (zgodnie z dokumentacją producenta). Po montażu sprawdzić poprawność działania poprzez ręczne zadziałanie mechanizmu testowego. W przypadku instalacji w obwodach DC należy zachować odpowiednią biegunowość połączeń.

FAQ

• Czy wyłącznik może być stosowany w obwodach DC? Tak – charakterystyka K oraz dopuszczenie do sieci DC czynią go odpowiednim do zabezpieczania obwodów stałoprądowych, np. w instalacjach fotowoltaicznych.
• Jaka jest zalecana pozycja montażu? Wyłącznik powinien być montowany w pozycji pionowej na szynie DIN 35 mm, zgodnie z normami instalacyjnymi.
• Czy wyłącznik posiada zabezpieczenie termiczne? Tak – charakterystyka K łączy w sobie zabezpieczenie termiczne (przeciążeniowe) i elektromagnetyczne (zwarciowe), zapewniając kompleksową ochronę obwodu.
