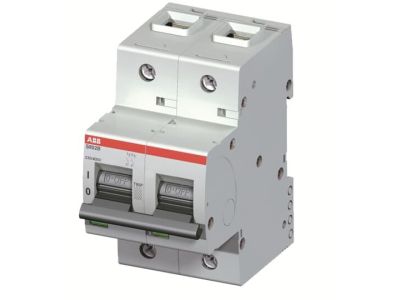

Wyłącznik nadprądowy 2P D 63A 16kA, S802B-D63 | 2CCS812001R0631 ABB

Alternatywny kod produktu: 2CCS812001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy o symbolu 2CCS812001R0631 z charakterystyką D, prądem znamionowym 63 A i maksymalną zdolnością wyłączania 16kA przy 230/400V to kluczowy element zabezpieczający instalacje elektryczne. Posiada dwa niezależne mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem), co gwarantuje kompleksową ochronę obwodów. Zaciski klatkowe ułatwiają szybki i pewny montaż przewodów.

• Charakterystyka D: Ochrona obwodów z silnymi prądami rozruchowymi (np. silniki, transformatory) dzięki wysokiej odporności na udarowe prądy zwarciowe.
• 2-biegunowa konstrukcja: Odłączanie obu biegunów jednocześnie – bezpieczne przerwanie zasilania w instalacjach jednofazowych i trójfazowych.
• Zdolność wyłączania 16kA: Zapewnia skuteczną ochronę nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzeń instalacji i aparatury.
• Zaciski klatkowe: Umożliwiają szybkie i pewne podłączenie przewodów o dużych przekrojach, redukując ryzyko poluzowania się połączeń.
• Zastosowanie uniwersalne: Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych zgodnie z normami IEC/EN 60947-2 i EN 60898-1.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 (wyłączniki przemysłowe) oraz EN 60898-1 (wyłączniki domowe). Zapewnia zgodność z europejskimi standardami bezpieczeństwa elektrycznego i posiada odpowiednie atesty umożliwiające stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 2P D 63A 16kA znajduje szerokie zastosowanie w zabezpieczaniu obwodów elektrycznych przed skutkami przeciążeń i zwarć.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia.
• Obiekty komercyjne – ochrona obwodów zasilających urządzenia biurowe, klimatyzację lub oświetlenie.
• Przemysł – zabezpieczenie obwodów zasilających silniki, maszyny i układy sterowania.
• Obwody z urządzeniami o wysokim prądzie rozruchowym (np. pompy, wentylatory, sprężarki).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN, a przewody podłączyć do odpowiednich zacisków (zgodnie z oznaczeniami L1, L2, N, PE). Przed uruchomieniem należy upewnić się, że wszystkie połączenia są dokręcone z odpowiednim momentem (zgodnie z dokumentacją producenta). Nie należy przekraczać maksymalnego przekroju przewodów określonych dla zacisków. Podczas pracy wyłącznika temperatura otoczenia nie powinna przekraczać dopuszczalnych wartości.

FAQ

• Czy wyłącznik ma charakterystykę D – do czego ona służy? Charakterystyka D charakteryzuje się wysoką odpornością na udarowe prądy zwarciowe, co czyni ją idealną do zabezpieczania obwodów z urządzeniami o wysokim prądzie rozruchowym (np. silniki indukcyjne, transformatory).
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Maksymalna zdolność wyłączania wynosi 16kA przy 230/400V – to wartość, przy której wyłącznik skutecznie przerwie obwód bez uszkodzenia.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak – dzięki konstrukcji 2-biegunowej może być stosowany w instalacjach jednofazowych (230V) oraz trójfazowych (400V), odłączając oba bieguny jednocześnie.
