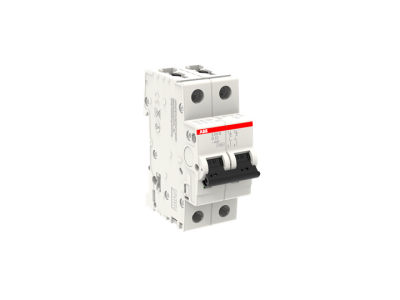

Wyłącznik nadprądowy 2P D 63A 10kA, S202M-D63 | 2CDS272001R0631 ABB

Alternatywny kod produktu: 2CDS272001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-D63 (symbol 2CDS272001R0631) o prądzie znamionowym 63A i zdolności wyłączania 10kA przy 230/400V AC to kluczowy element ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Charakterystyka D zapewnia selektywną ochronę obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych. Przeznaczony do montażu na szynie DIN 35mm w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.

• 2-biegunowa konstrukcja (2P): Odłącza zarówno fazę, jak i neutralny, zapewniając pełną izolację obwodu w przypadku awarii.
• Charakterystyka D: Wysoka odporność na prądy udarowe – idealny do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory, agregaty prądotwórcze).
• Zdolność wyłączania 10kA przy 230/400V AC: Zapewnia skuteczną ochronę nawet w instalacjach o dużym obciążeniu zwarciowym.
• Mechanizm termiczny i elektromagnetyczny: Dwustopniowa ochrona – termiczny reaguje na przeciążenia, elektromagnetyczny na zwarcia, eliminując ryzyko uszkodzeń instalacji.
• Montaż na szynie DIN 35mm: Szybki i prosty montaż w standardowych rozdzielnicach, kompatybilny z osprzętem modułowym.

Zgodność z Normami

Wyłącznik S202M-D63 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Oznaczenie CE potwierdza zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy S202M-D63 znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach z odbiornikami o wysokich prądach rozruchowych.

• Ochrona obwodów zasilających silniki jednofazowe i trójfazowe w przemyśle i budownictwie.
• Zabezpieczenie linii zasilających transformatory, agregaty prądotwórcze i duże odbiorniki indukcyjne.
• Stosowanie w rozdzielnicach mieszkaniowych i komercyjnych jako element selektywnego systemu ochrony.
• Instalacje przemysłowe wymagające wysokiej odporności na zwarcia (hale produkcyjne, warsztaty, stacje ładowania pojazdów elektrycznych).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zamontować na szynie DIN 35mm, z podłączeniem przewodów zgodnie z oznaczeniami: L1/L2 (fazy) i N (neutralny). Zaleca się stosowanie przewodów o odpowiednim przekroju (min. 16mm² dla 63A) i dokręcanie śrub z zalecanym momentem (patrz dokumentacja techniczna). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik w stanie bez obciążenia.

FAQ

• Czy charakterystyka D jest odpowiednia do ochrony obwodów z silnikami? Tak – charakterystyka D charakteryzuje się wysoką odpornością na prądy udarowe, co sprawia, że jest idealnym rozwiązaniem do ochrony obwodów zasilających silniki elektryczne i inne odbiorniki indukcyjne.
• Jaki jest zalecany moment dokręcania śrub przyłączeniowych? Dokładny moment dokręcania nie został podany w danych produktu – zaleca się stosowanie się do zaleceń producenta (patrz dokumentacja techniczna wyłącznika).
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak – wyłącznik 2-biegunowy S202M-D63 może być stosowany w instalacjach 1-fazowych (L-N) oraz 3-fazowych (L1-L2-N), zależnie od konfiguracji obwodu.
