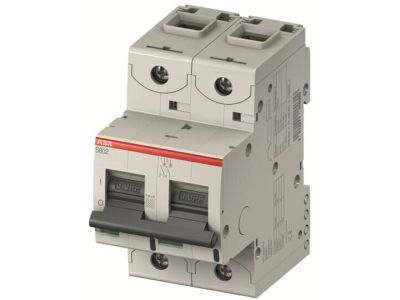

Wyłącznik nadprądowy 2P D 50A 50kA, S802S-D50 | 2CCS862001R0501 ABB

Alternatywny kod produktu: 2CCS862001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802S-D50 o prądzie znamionowym 50A i zdolności wyłączania 50kA to wysokowydajny aparat z charakterystyką D, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Wyposażony w zaciski klatkowe oraz dwa niezależne mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), zapewnia kompleksową ochronę instalacji. Przystosowany do pracy w układach 1-fazowych i 3-fazowych przy napięciu do 400/690V AC oraz w obwodach prądu stałego.

• Charakterystyka D: Szybka reakcja na prądy zwarciowe, minimalizuje ryzyko uszkodzeń urządzeń i instalacji w przypadku zwarć o dużym prądzie.
• Zdolność wyłączania 50kA: Umożliwia skuteczne przeciwdziałanie zwarciom o wysokiej energii, zapewniając ochronę całej instalacji.
• Zaciski klatkowe: Zapewniają pewny i trwały styk przewodów, eliminując ryzyko poluzowania się połączenia podczas eksploatacji.
• Dwa mechanizmy wyzwalające: Termiczny chroni przed przeciążeniami, elektromechaniczny przed zwarciami – kompleksowa ochrona instalacji.
• Uniwersalne napięcie pracy (AC/DC): Możliwość stosowania w instalacjach jednofazowych i trójfazowych prądu przemiennego oraz w obwodach stałoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i atesty umożliwiające stosowanie na rynkach globalnych.

Zastosowanie

S802S-D50 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka odporność na zwarcia i przeciążenia.

• Ochrona obwodów odbiorczych w rozdzielnicach mieszkaniowych i budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyny i urządzenia w halach produkcyjnych.
• Stosowanie w instalacjach fotowoltaicznych i systemach magazynowania energii.
• Ochrona obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym (charakterystyka D).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN zgodnie z normami montażowymi. Zaciski klatkowe pozwalają na podłączenie przewodów o przekroju do 35 mm² (dla prądu 50A). Moment dokręcania zacisków należy dostosować do zalecanych wartości (zwykle 2–3 Nm). Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i sprawdzić poprawność połączeń.

FAQ

• Jakie jest główne zastosowanie charakterystyki D w tym wyłączniku? Charakterystyka D przeznaczona jest do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchowym (np. silniki, transformatory), które generują prądy zwarciowe wielokrotnie wyższe od prądu znamionowego. Wyłącznik reaguje na nie dopiero po przekroczeniu określonego progu.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, wyłącznik przystosowany jest do pracy w obwodach prądu stałego o napięciu do 400V, co czyni go uniwersalnym rozwiązaniem w systemach magazynowania energii czy elektromobilności.
• Jakie przewody można podłączyć do zacisków klatkowych? Zaciski klatkowe pozwalają na podłączenie przewodów miedzianych o przekroju do 35 mm² (dla prądu znamionowego 50A). W przypadku przewodów aluminiowych należy skonsultować dobór z dokumentacją techniczną.
