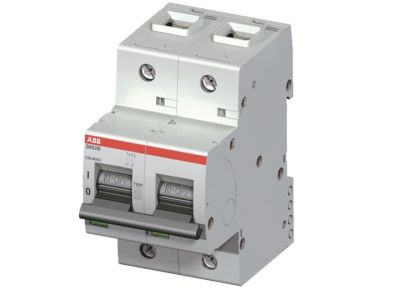

Wyłącznik nadprądowy 2P D 50A 16kA, S802B-D50 | 2CCS812001R0501 ABB

Alternatywny kod produktu: 2CCS812001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2P D 50A 16kA (symbol 2CCS812001R0501) to dwubiegunowe zabezpieczenie instalacji elektrycznej przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia selektywność w układach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym. Maksymalna zdolność zwarciowa 16kA przy 230/400V gwarantuje skuteczną ochronę nawet w wymagających warunkach przemysłowych.

• 2-biegunowa budowa: Odłącza zarówno fazę L, jak i neutralny N, zapewniając pełną izolację obwodu w przypadku awarii.
• Charakterystyka D: Zwiększona odporność na prądy rozruchowe silników i transformatorów – minimalizuje ryzyko niepotrzebnego wyzwolenia podczas normalnej pracy urządzeń.
• Prąd znamionowy 50A: Ochrona obwodów o mocy do 11 kW (230V) lub 30 kW (400V) zasilanych kablem o odpowiednim przekroju.
• Zdolność zwarciowa 16kA: Skuteczne wyłączanie zwarć o maksymalnym prądzie 16 000 A, co zapewnia ochronę instalacji nawet w sieciach o dużej mocy zwarciowej.
• Zaciski klatkowe: Mocne i pewne połączenie przewodów, odporne na wibracje i korozję, co gwarantuje długotrwałą niezawodność.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada szereg atestów międzynarodowych, umożliwiających stosowanie go w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S802B-D50 2P przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, szczególnie tam, gdzie występują odbiorniki o wysokim prądzie rozruchowym.

• Ochrona obwodów zasilających silniki elektryczne (np. wentylatory, pompy, kompresory).
• Zabezpieczenie linii zasilających urządzenia przemysłowe o dużym poborze mocy.
• Stosowanie w tablicach rozdzielczych budynków użyteczności publicznej i biurowców.
• Ochrona obwodów oświetleniowych o dużej mocy w halach produkcyjnych.
• Zastosowanie w układach zasilania awaryjnego (np. agregaty prądotwórcze).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy montować na szynie DIN 35 mm, z zachowaniem odpowiednich odstępów izolacyjnych między sąsiednimi aparatami. Przewody podłączać do zacisków klatkowych, dokręcając je z wymaganym momentem (szczegóły w dokumentacji technicznej). Charakterystyka D wymaga odpowiedniego doboru przekroju kabla – zaleca się stosowanie kabli o przekroju co najmniej 16 mm² dla przewodów miedzianych przy prądzie znamionowym 50A.

FAQ

• Czy wyłącznik S802B-D50 nadaje się do ochrony obwodów oświetleniowych? Tak, ale należy pamiętać, że charakterystyka D jest przeznaczona głównie do odbiorników z prądami rozruchowymi. Dla obwodów oświetleniowych o niewielkim poborze prądu zaleca się stosowanie charakterystyki C.
• Jaka jest maksymalna moc obwodu, który można chronić tym wyłącznikiem? Wyłącznik 50A charakterystyki D może chronić obwody o mocy do 11 kW przy zasilaniu 230V lub 30 kW przy 400V, pod warunkiem zastosowania odpowiedniego przekroju kabla (zalecane minimum 16 mm² Cu).
• Czy wyłącznik posiada mechanizm gaszenia łuku elektrycznego? Tak, konstrukcja wyłącznika zawiera komorę gaszenia łuku, która skutecznie wygasza łuk elektryczny powstały podczas wyłączania zwarcia, minimalizując ryzyko uszkodzenia aparatu i instalacji.
