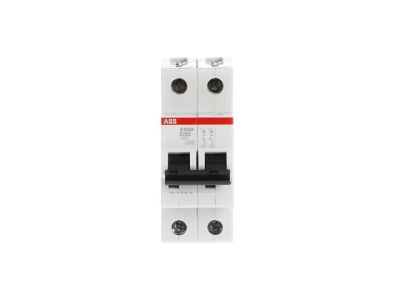

Wyłącznik nadprądowy 2P D 50A 10kA, S202M-D50 | 2CDS272001R0501 ABB

Alternatywny kod produktu: 2CDS272001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 50A 10kA (symbol 2CDS272001R0501) to wysokiej jakości aparat modułowy do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia selektywną współpracę z innymi zabezpieczeniami, co zwiększa niezawodność instalacji. Montaż na szynie 35 mm zgodnie z normami, możliwość współpracy ze stykami pomocniczymi (opcjonalnie).

• Charakterystyka D: Zwiększona odporność na udarowe prądy rozruchowe – idealny dla obwodów z silnikami, transformatorami lub urządzeniami o wysokim prądzie rozruchowym.
• Znamionowy prąd ciągły 50A: Zapewnia ochronę obwodów o maksymalnym prądzie roboczym do 50A.
• Zdolność wyłączania 10kA: Gwarantowana skuteczność działania przy zwarciach w instalacjach niskiego napięcia (230/400V AC).
• 2-biegunowa budowa (2P): Odłącza zarówno fazę L, jak i neutralny N – niezbędny dla pełnej ochrony w obwodach jednofazowych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia wymagania bezpieczeństwa dla zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy 2P D 50A 10kA spełnia wymogi norm międzynarodowych IEC/EN 60898-1 (ochrona obwodów instalacji domowych) oraz IEC/EN 60947-2 (aparatura łączeniowa niskiego napięcia). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 2P D 50A 10kA przeznaczony jest do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami w instalacjach niskiego napięcia.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obwody z silnikami elektrycznymi – charakterystyka D chroni przed udarowymi prądami rozruchowymi.
• Małe i średnie instalacje przemysłowe – zabezpieczenie maszyn i urządzeń o podwyższonym poborze prądu.
• Systemy zasilania awaryjnego (UPS) – współpraca z generatorami i bateriami.
• Obwody oświetleniowe LED – ochrona przed zwarciami w długich liniach zasilających.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie 35 mm w rozdzielnicy, zachowując odpowiednią odległość między aparatami. Przewody doprowadzić do zacisków zgodnie z oznaczeniem: górne zaciski (zasilanie), dolne (wyjście do odbiornika). Dokręcić śruby z zalecanym momentem (patrz dokumentacja techniczna). Po montażu przeprowadzić próbę działania – wyłącznik powinien odłączać obwód przy przekroczeniu wartości znamionowych. Dla pełnej funkcjonalności można zamontować styki pomocnicze (opcja dostępna w ofercie).

FAQ

• Jaką rolę pełni charakterystyka D w wyłączniku? Charakterystyka D oznacza, że wyłącznik toleruje krótkotrwałe udarowe prądy rozruchowe (np. przy uruchamianiu silników), wyłączając dopiero przy przekroczeniu 10–20-krotności prądu znamionowego. Chroni to instalację przed fałszywymi wyzwoleniami.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak – dzięki budowie 2-biegunowej może być stosowany w obwodach jednofazowych. Do ochrony obwodów trójfazowych wymagane są wyłączniki 3P lub 4P.
• Jakie jest zalecane ułożenie przewodów w zaciskach? Przewody fazowe (L) i neutralny (N) należy doprowadzić do górnych zacisków wyłącznika (zasilanie), natomiast obwód chroniony powinien być podłączony do dolnych zacisków. Zachować odpowiednie momenty dokręcania śrub (szczegóły w dokumentacji technicznej).
