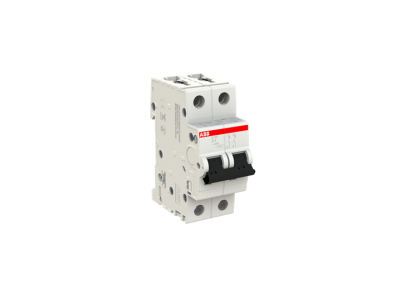

Wyłącznik nadprądowy 2P D 4A 6kA, S202-D4 | 2CDS252001R0041 ABB

Alternatywny kod produktu: 2CDS252001R0041

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-D4 (symbol 2CDS252001R0041) o prądzie znamionowym 4A i zdolności zwarciowej 6kA zapewnia skuteczną ochronę obwodów elektrycznych przed przeciążeniami i zwarciami. Charakterystyka D doskonale sprawdza się w obwodach z silnikami, transformatorami lub odbiornikami o wysokim prądzie rozruchowym. Zaprojektowany z patentowanym zaciskiem łączącym, ułatwia szybki i bezpieczny montaż przy użyciu płytki naciskowej.

• Prąd znamionowy 4A: Precyzyjna ochrona obwodów o małym poborze mocy, takich jak oświetlenie, gniazda wtykowe lub układy sterowania.
• Zdolność zwarciowa 6kA: Zapewnia niezawodną ochronę nawet przy dużych prądach zwarciowych, minimalizując ryzyko uszkodzeń instalacji.
• Charakterystyka D: Optymalna dla odbiorników z wysokim prądem rozruchowym – nie wyłącza obwodu podczas krótkotrwałych przeciążeń rozruchowych.
• 2-biegunowa budowa: Zapewnia ochronę zarówno fazy, jak i neutralnego w obwodach 1-fazowych, zwiększając bezpieczeństwo instalacji.
• Max. przekrój przewodu 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 60898-1 oraz międzynarodowych IEC 60947-2. Posiada deklarację zgodności CE oraz liczne certyfikaty potwierdzające jego niezawodność i jakość wykonania.

Zastosowanie

Wyłącznik nadprądowy S202-D4 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach domowych, handlowych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Zabezpieczenie układów sterowania i automatyki budynkowej.
• Ochrona obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory).
• Instalacje przemysłowe wymagające precyzyjnej ochrony przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie DIN 35 mm. Zaciski przyłączeniowe są przystosowane do przewodów o maksymalnym przekroju 35 mm² – należy używać odpowiednich końcówek kablowych. Po montażu należy sprawdzić pewność połączeń i działanie mechanizmu wyzwalającego przez kilkukrotne załączenie/wyłączenie. Podczas dokręcania śrub zaciskowych stosować zalecany moment obrotowy (dokumentacja techniczna).

FAQ

• Do jakiej kategorii obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D przeznaczona jest przede wszystkim do ochrony obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy urządzenia zasilane falownikami. W takich przypadkach pozwala uniknąć niepotrzebnych wyłączeń podczas chwilowych przeciążeń rozruchowych.
• Czy wyłącznik można stosować w obwodach 3-fazowych? Wyłącznik 2-biegunowy S202-D4 przeznaczony jest do ochrony obwodów 1-fazowych. Do ochrony obwodów 3-fazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jakie akcesoria są dostępne do serii S200? Szeroka gama akcesoriów obejmuje m.in. zaślepki, napędy zdalne, styk pomocniczy oraz plombowalne pokrywy. Pozwala to na elastyczne dostosowanie wyłącznika do indywidualnych potrzeb instalacyjnych.
