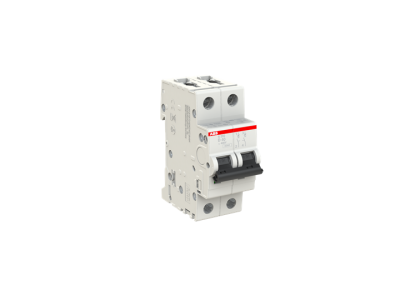

Wyłącznik nadprądowy 2P D 40A 6kA, S202-D40 | 2CDS252001R0401 ABB

Alternatywny kod produktu: 2CDS252001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-D40 (symbol 2CDS252001R0401) o prądzie znamionowym 40A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Charakterystyka D zapewnia selektywną ochronę obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi. Wyposażony w innowacyjny zacisk łączący z płytką naciskową gwarantuje niezawodny i bezpieczny kontakt elektryczny.

• Prąd znamionowy 40A: Zabezpiecza obwody o maksymalnym obciążeniu do 40A, chroniąc przewody przed przegrzaniem i uszkodzeniem.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia zapewnia skuteczną ochronę nawet w trudnych warunkach sieciowych.
• 2-biegunowa konstrukcja: Odłącza zarówno fazę, jak i neutralny punkt obwodu, zwiększając bezpieczeństwo podczas prac konserwacyjnych.
• Charakterystyka D: Idealny do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchowym, takich jak silniki czy transformatory.
• Zacisk przyłączeniowy do 35 mm²: Umożliwia bezpośrednie podłączanie grubych przewodów bez konieczności stosowania złączek pośrednich.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada deklarację zgodności CE i jest zatwierdzony do stosowania w instalacjach na całym świecie przez liczne certyfikacje.

Zastosowanie

Wyłącznik nadprądowy S202-D40 znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach zasilających odbiorniki indukcyjne.

• Zabezpieczanie obwodów zasilających silniki elektryczne w maszynach przemysłowych i urządzeniach AGD.
• Ochrona linii zasilających transformatory i prostowniki.
• Stosowanie w rozdzielnicach budynków mieszkalnych i komercyjnych dla obwodów gniazd wtykowych i oświetlenia.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy montować na szynie DIN zgodnie z normą EN 60715. Zaciski przyłączeniowe powinny być dokręcone z odpowiednim momentem obrotowym (zalecenia znajdują się w dokumentacji technicznej). Charakterystyka D wymaga uwzględnienia prądów rozruchowych odbiorników – dobór należy przeprowadzić zgodnie z charakterystyką obciążenia.

FAQ

• Czy wyłącznik S202-D40 nadaje się do zabezpieczania obwodów oświetleniowych? Tak, choć charakterystyka D jest dedykowana głównie dla obwodów indukcyjnych, może być stosowana również w obwodach oświetleniowych o standardowym poborze prądu.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do wyłącznika? Do 35 mm² – zacisk przyłączeniowy umożliwia bezpośrednie podłączenie przewodów tej grubości.
• Czy wyłącznik wymaga stosowania dodatkowych akcesoriów montażowych? Urządzenie jest kompatybilne z szeroką gamą akcesoriów montażowych dostępnych dla serii S200, jednak do standardowego montażu na szynie DIN nie są wymagane żadne dodatkowe elementy.
