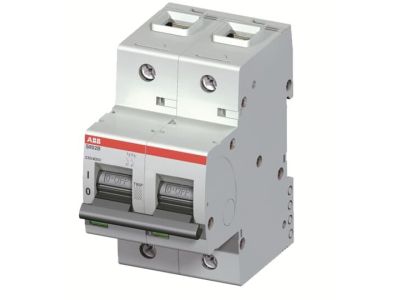

Wyłącznik nadprądowy 2P D 40A 16kA, S802B-D40 | 2CCS812001R0401 ABB

Alternatywny kod produktu: 2CCS812001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 40A (symbol 2CCS812001R0401) to wysokowydajny aparat z charakterystyką D, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Wyposażony w zaciski klatkowe zapewnia pewne i trwałe połączenia elektryczne. Maksymalna zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje skuteczną ochronę instalacji nawet w warunkach zwarciowych.

• 2-biegunowa konstrukcja: Ochrona dwóch obwodów w jednej obudowie, umożliwiająca zasilanie układów jednofazowych i trójfazowych z neutralnym.
• Charakterystyka D: Zapewnia selektywność zabezpieczeń – zwłoczne działanie w przypadku przeciążeń i szybkie wyzwolenie przy zwarciach, chroniąc urządzenia przed uszkodzeniem.
• Zdolność zwarciowa 16kA: Wysoka odporność na prądy zwarciowe, minimalizująca ryzyko uszkodzeń instalacji i aparatury.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenia, odporne na wibracje i korozję, co zwiększa niezawodność instalacji.
• Zakres napięć 230/400V: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i ochrony przeciwporażeniowej. Posiada liczne atesty, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 2P D 40A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, zarówno mieszkaniowych, komercyjnych, jak i przemysłowych.

• Ochrona obwodów zasilających gniazda wtykowe, oświetlenie oraz urządzenia o podwyższonym poborze prądu w instalacjach mieszkaniowych.
• Zabezpieczenie obwodów silników, pomp i innych odbiorników indukcyjnych w instalacjach przemysłowych.
• Selektywna ochrona instalacji trójfazowych, w tym układów zasilania maszyn i urządzeń w halach produkcyjnych.
• Zastosowanie w rozdzielnicach główych i podrozdzielnicach, zapewniające ochronę całej instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN, a następnie podłączyć przewody do zacisków klatkowych zgodnie z oznaczeniami L1, L2, N1 i N2. Dokręcić połączenia momentem zgodnym z dokumentacją, aby zapewnić trwałość i niezawodność. Po zamontowaniu należy przeprowadzić próbę działania i sprawdzić poprawność współpracy z pozostałymi elementami instalacji.

FAQ

• Jaka jest różnica między charakterystyką C a D? Charakterystyka D charakteryzuje się zwłocznym działaniem przy przeciążeniach (1,5-10In) i szybkim wyzwoleniem przy zwarciach (5-10In), co czyni ją odpowiednią dla odbiorników o dużych prądach rozruchowych, takich jak silniki.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, 2-biegunowa konstrukcja umożliwia zasilanie obwodów trójfazowych z neutralnym, zapewniając ochronę dwóch faz i neutralnego.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentów dokręcania nie zostały podane w dostępnych danych. Zaleca się sprawdzenie w dokumentacji producenta lub karty katalogowej urządzenia.
