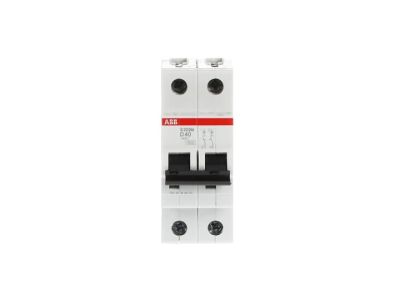

Wyłącznik nadprądowy 2P D 40A 10kA, S202M-D40 | 2CDS272001R0401 ABB

Alternatywny kod produktu: 2CDS272001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 40A o charakterystyce D (symbol 2CDS272001R0401) z serii System pro M compact S202M to wysokiej jakości aparat modułowy do ochrony obwodów przed zwarciem i przeciążeniem. Posiada wyzwalacz termiczny (ochrona przed przeciążeniem) oraz elektromechaniczny wyzwalacz zwarciowy, zapewniający szybkie odłączenie zasilania w sytuacjach awaryjnych. Znamionowa zdolność wyłączania wynosi 10 kA przy napięciu 230/400 V AC.

• 2-biegunowa konstrukcja (2P): Ochrona obu przewodów fazowych w obwodzie dwufazowym, zapewnia pełną izolację i bezpieczeństwo instalacji.
• Charakterystyka D: Przeznaczony do ochrony obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory, lampy wyładowcze), gdzie występują krótkotrwałe przeciążenia.
• Prąd znamionowy 40A: Zapewnia skuteczną ochronę dla linii zasilających o średnim obciążeniu, np. gniazd w warsztacie, obwodów oświetleniowych lub maszyn przemysłowych.
• Zdolność wyłączania 10 kA: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzenia sieci i chroni podłączone urządzenia.
• Modułowa konstrukcja 1 moduł (18 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Posiada oznakowanie CE i deklarację zgodności z dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy 2P D 40A znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przed zwarciem i przeciążeniem, szczególnie w obwodach z odbiornikami indukcyjnymi.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o wysokim prądzie rozruchowym (np. silniki, transformatory).
• Zabezpieczenie linii zasilających gniazda w warsztatach, halach produkcyjnych i pomieszczeniach biurowych.
• Stosowany w rozdzielnicach mieszkaniowych i budynkach użyteczności publicznej do ochrony obwodów oświetleniowych i gniazdowych.
• W instalacjach, gdzie wymagana jest wysoka zdolność wyłączania (do 10 kA) ze względu na specyfikę sieci.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, łącząc przewody zgodnie z oznaczeniami L1, L2 (fazy) i N (neutralny). Dokręcić przewody z odpowiednim momentem skręcającym (zgodnie z dokumentacją producenta) w celu zapewnienia niezawodnego połączenia. Po montażu przeprowadzić próbę działania – wyłącznik powinien natychmiast odłączyć zasilanie podczas symulacji zwarcia.

FAQ

• Czy wyłącznik nadprądowy 2P D 40A nadaje się do ochrony obwodów oświetleniowych? Charakterystyka D jest przeznaczona głównie do obwodów z odbiornikami o dużym prądzie rozruchowym. Dla typowych obwodów oświetleniowych zaleca się charakterystykę B lub C.
• Jaki jest zakres temperatur pracy wyłącznika? Dokładny zakres nie został podany w danych produktu. Standardowo wyłączniki modułowe przeznaczone są do pracy w temperaturze od -25°C do +55°C.
• Czy można zainstalować styk pomocniczy na tym wyłączniku? Tak, w serii S200M istnieje możliwość montażu styku pomocniczego od dołu, co pozwala zaoszczędzić miejsce w rozdzielnicy.
