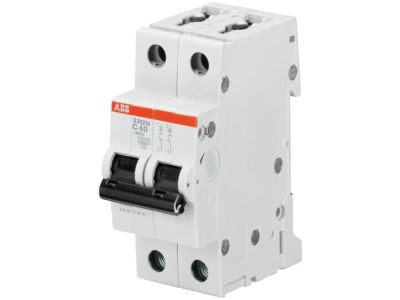

Wyłącznik nadprądowy 2P D 3A 10kA, S202M-D3 | 2CDS272001R0031 ABB

Alternatywny kod produktu: 2CDS272001R0031

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 2P D 3A (symbol 2CDS272001R0031) o zdolności wyłączania 10kA przy 230/400V AC zapewnia skuteczną ochronę obwodów przed zwarciem i przeciążeniem. Charakterystyka D (D3) – odpowiednia do zabezpieczania obwodów z silnikami elektrycznymi, transformatorami lub odbiornikami o wysokim prądzie rozruchowym. Wykonany w systemie modularnym S200M, kompatybilnym z rozdzielnicami o szerokości 18mm.

• Charakterystyka D (3A): Odpowiednia do zabezpieczania obwodów odbiorników o dużym prądzie rozruchowym, takich jak silniki, pompy czy wentylatory.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną ochronę instalacji w przypadku zwarcia, minimalizując ryzyko uszkodzenia przewodów i aparatury.
• 2-biegunowa konstrukcja (2P): Zapewnia jednoczesne odłączanie zarówno przewodu fazowego, jak i neutralnego w obwodzie, zwiększając bezpieczeństwo obsługi.
• System modularny S200M: Kompatybilny z standardowymi rozdzielnicami o szerokości 18mm, ułatwia montaż i integrację z innymi aparatami modułowymi.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymagania bezpieczeństwa i niezawodności dla instalacji elektrycznych.

Zgodność z Normami

Wyłącznik nadprądowy 2P D 3A spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury rozdzielczej). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy 2P D 3A znajduje zastosowanie w obwodach wymagających wysokiej ochrony przed zwarciem i przeciążeniem, szczególnie tam, gdzie występują odbiorniki o dużym prądzie rozruchowym.

• Zabezpieczenie obwodów silników elektrycznych, pomp, wentylatorów lub transformatorów w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Ochrona linii zasilających w rozdzielnicach mieszkaniowych i lokalach komercyjnych, gdzie wymagana jest selektywność zabezpieczeń.
• Stosowanie w obwodach gniazd wtykowych o podwyższonym poborze mocy (np. narzędzia elektryczne, sprzęt AGD).
• Wszystkie instalacje, gdzie wymagane jest odłączanie zarówno fazy, jak i neutralnego w celu zapewnienia pełnego bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm w rozdzielnicy, zachowując minimalne odstępy między aparatami zgodnie z dokumentacją producenta. Przewody doprowadzające należy podłączyć do zacisków odpowiednich biegunów (faza L do bieguna 1, neutralny N do bieguna 2), dokręcając je z zalecanym momentem obrotowym (szczegóły w karcie katalogowej). Po montażu należy przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D (D3) jest przeznaczona do zabezpieczania obwodów odbiorników o wysokim prądzie rozruchowym, takich jak silniki, pompy, transformatory lub urządzenia zasilane przez regulatory tyrystorowe. Zapewnia selektywność w stosunku do zabezpieczeń o charakterystyce B lub C.
• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 10kA przy napięciu 230/400V AC, co oznacza, że wyłącznik skutecznie przerwie obwód w przypadku zwarcia o natężeniu do 10000A.
• Czy wyłącznik można stosować w instalacjach 1-fazowych? Tak, wyłącznik 2-biegunowy może być stosowany w instalacjach 1-fazowych (230V) – należy wówczas podłączyć fazę do jednego bieguna, a drugi pozostawić nieużywany (zgodnie z zasadami bezpieczeństwa).
