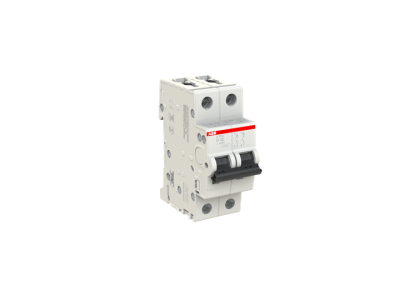

Wyłącznik nadprądowy 2P D 32A 6kA, S202-D32 | 2CDS252001R0321 ABB

Alternatywny kod produktu: 2CDS252001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 32A 6kA (symbol 2CDS252001R0321) z serii S202 to niezbędny element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany z myślą o montażu na szynie DIN, charakteryzuje się wysoką trwałością oraz szybkim działaniem dzięki opatentowanemu zaciskowi łączącemu. Otwór przyłączowy umieszczony nad szyną fazową ułatwia okablowanie i skraca czas montażu.

• Prąd znamionowy 32A: Chroni obwody o maksymalnym obciążeniu do 32 amperów, zapobiegając uszkodzeniom kabli i urządzeń.
• Znamionowa zdolność zwarciowa 6kA: Gwarantuje skuteczną ochronę przed zwarciami, minimalizując ryzyko pożaru i awarii instalacji.
• 2 bieguny (2P): Odłącza zarówno fazę, jak i neutralny, zapewniając kompleksową ochronę obwodu dwuprzewodowego.
• Opatentowany zacisk łączący: Umożliwia szybkie i pewne podłączenie przewodów o przekroju do 35 mm², poprawiając stabilność połączenia i redukując ryzyko obluzowania.
• Intuicyjny montaż: Otwór przyłączowy nad szyną fazową ułatwia okablowanie, skracając czas instalacji i zwiększając precyzję prac.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1 oraz EN 60947-2. Posiada certyfikaty potwierdzające zgodność z dyrektywami Unii Europejskiej i posiada oznaczenie CE, co gwarantuje jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy S202-D32 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami. Idealny do zastosowań w układach 2-biegunowych.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzeń przemysłowych o poborze do 32A.
• Stosowanie w rozdzielnicach budynków jedno- i wielorodzinnych.
• Wyposażenie szaf sterowniczych i układów automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN zgodnie z normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przewody podłączyć do zacisków zgodnie z oznaczeniem L (faza) i N (neutralny), zapewniając odpowiedni moment dokręcenia. Po montażu sprawdzić poprawność działania poprzez symulację zwarcia lub obciążenia.

FAQ

• Jaki jest typ charakterystyki wyłącznika? Charakterystyka typu D zapewnia selektywność zabezpieczeń, chroniąc układy przed zwarciami o wysokim prądzie udarowym (np. silniki, transformatory).
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, zaprojektowany do montażu na standardowej szynie DIN 35 mm, co ułatwia integrację w rozdzielnicach.
• Jakie przewody można podłączyć do wyłącznika? Przewody o przekroju do 35 mm² mogą być podłączone bezpośrednio do zacisku przyłączeniowego, co upraszcza okablowanie.
