Wyłącznik nadprądowy 2P D 32A 16kA, S802B-D32 | 2CCS812001R0321 ABB

Alternatywny kod produktu: 2CCS812001R0321

Opis i Kluczowe Cechy

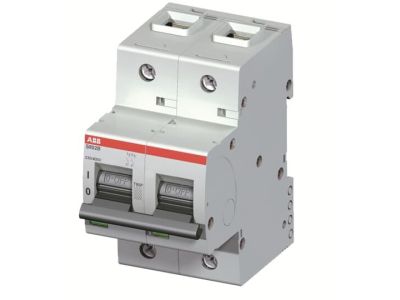

Wyłącznik nadprądowy 2-biegunowy S802B-D32 (symbol 2CCS812001R0321) o prądzie znamionowym 32A i charakterystyce D to wysokiej klasy ogranicznik prądu do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Zapewnia maksymalną zdolność wyłączania 16kA przy napięciu 230/400V. Zastosowanie zacisku klatkowego ułatwia montaż przewodów, gwarantując pewne i trwałe połączenie. Mechanizm wyzwalający termiczny chroni przed przeciążeniem, natomiast elektromechaniczny – przed zwarciem.

• Prąd znamionowy 32A: Zapewnia ochronę instalacji o mocy do 7,36 kW (230V) lub 13,8 kW (400V) – odpowiedni dla obwodów zasilających odbiorniki o dużym prądzie rozruchowym.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z odbiornikami o wysokim prądzie rozruchowym (silniki, transformatory, urządzenia zasilane falownikami).
• Zacisk klatkowy: Umożliwia szybki i niezawodny montaż przewodów, minimalizując ryzyko poluzowania się połączenia.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia, zapewniająca skuteczną ochronę instalacji nawet w trudnych warunkach.
• Napięcie robocze 230/400V: Kompatybilny z sieciami jednofazowymi i trójfazowymi, co pozwala na szerokie zastosowanie w różnych typach instalacji.

Zgodność z Normami

Wyłącznik S802B-D32 spełnia wymogi norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego wysoką jakość i zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada liczne atesty, umożliwiające stosowanie w instalacjach na całym świecie. Produkt posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy S802B-D32 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Zabezpieczanie obwodów zasilających silniki, transformatory lub urządzenia o wysokim prądzie rozruchowym.
• Ochrona instalacji w budynkach mieszkalnych, handlowych i przemysłowych – szczególnie tam, gdzie wymagana jest charakterystyka D.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako główne zabezpieczenie obwodów.
• Wykorzystanie w systemach zasilania awaryjnego (UPS) do ochrony krytycznych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w rozdzielnicy na szynie DIN, zgodnie z kierunkiem montażu określonym w dokumentacji. Przewody podłączać do zacisków klatkowych, dokręcając je momentem zgodnym z wymaganiami producenta. Po montażu przeprowadzić testy działania wyłącznika, sprawdzając reakcję na przeciążenie i zwarcia. Regularnie kontrolować stan styku i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką D a innymi charakterystykami (B, C)? Charakterystyka D charakteryzuje się niższym prądem wyzwolenia zwarciowego (5-10-krotność prądu znamionowego), co pozwala na tolerowanie krótkotrwałych przeciążeń typowych dla silników i transformatorów. Charakterystyki B i C mają wyższe progi wyzwolenia (odpowiednio 3-5 i 5-10-krotność), przez co nie nadają się do zabezpieczania takich odbiorników.
• Czy wyłącznik nadaje się do zastosowań zewnętrznych? Dane produktu nie określają stopnia ochrony IP dla tego wyłącznika. Zaleca się stosowanie wyłącznie w suchych i zabezpieczonych przed wilgocią pomieszczeniach.
• Jakie akcesoria są dostępne dla wyłącznika S802B-D32? Szeroka gama akcesoriów ułatwia obsługę i zwiększa funkcjonalność wyłącznika, m.in. napędy zdalne, blokady, wskaźniki stanu pracy oraz dodatkowe styki pomocnicze. Dokładna lista akcesoriów dostępna jest w dokumentacji technicznej.
