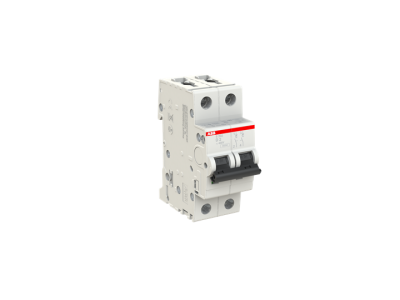

Wyłącznik nadprądowy 2P D 2A 6kA, S202-D2 | 2CDS252001R0021 ABB

Alternatywny kod produktu: 2CDS252001R0021

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-D2 (symbol 2CDS252001R0021) z charakterystyką D i prądem znamionowym 2A to kluczowy element zabezpieczenia instalacji elektrycznych przed zwarciami i przeciążeniami. Przeznaczony do montażu na szynie DIN, chroni przewody o przekroju do 35 mm² dzięki wbudowanemu zaciskowi przyłączeniowemu. Płytka naciskowa ułatwia szybki i pewny montaż, a unikalny układ otworów przyłączeniowych zwiększa widoczność podczas okablowania.

• Charakterystyka D: Szybka reakcja na prądy zwarciowe i udarowe – chroni obwody wrażliwe na przeciążenia (np. zasilacze, silniki).
• Prąd znamionowy 2A: Idealny do zabezpieczenia linii zasilających urządzenia o małym poborze mocy lub obwodów sygnalizacyjnych.
• 2 bieguny: Pełna ochrona obwodu 230/400V z jednoczesnym odcięciem fazy i neutralnego.
• Przekrój przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów bez użycia dodatkowych złącz.
• Płytka naciskowa: Ułatwia montaż i wymianę, minimalizując ryzyko nieprawidłowego połączenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60898-1, IEC 60947-2 oraz posiada certyfikat CE. Potrójne testy jakościowe przed wysyłką gwarantują niezawodność w instalacjach domowych i przemysłowych.

Zastosowanie

S202-D2 to uniwersalne zabezpieczenie do instalacji wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów sygnalizacyjnych i pomiarowych w szafach sterowniczych.
• Ochrona linii zasilających urządzenia o małym poborze mocy (np. oświetlenie LED, sensory).
• Stosowanie w instalacjach 230/400V w budynkach mieszkalnych, biurowych i przemysłowych.
• Wentylacja i klimatyzacja – zabezpieczenie obwodów wentylatorów i sterowników.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Wyłącznik mocować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody podłączać do zacisków przy użyciu odpowiednich narzędzi, dbając o prawidłowe napięcie zacisku. Po montażu sprawdzić poprawność działania poprzez testowe załączenie i wyłączenie. Dozwolone przekroje przewodów: 1,5–35 mm² (szczegółowe dane w dokumentacji technicznej).

FAQ

• Czy wyłącznik S202-D2 nadaje się do zabezpieczenia obwodów 1-fazowych? Tak, dzięki charakterystyce D i 2-biegunowej konstrukcji chroni obwody 230V z jednoczesnym odcięciem fazy i neutralnego.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Charakterystyka D zapewnia szybkie wyłączenie przy prądach zwarciowych do 6kA, co odpowiada typowym warunkom w instalacjach niskiego napięcia.
• Czy wyłącznik można stosować w instalacjach przemysłowych? Tak, spełnia normy IEC 60947-2 i posiada odpowiednie certyfikacje do stosowania w środowiskach przemysłowych, w tym z obciążeniami indukcyjnymi.
