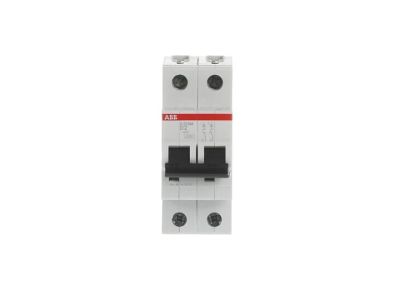

Wyłącznik nadprądowy 2P D 2A 10kA, S202M-D2 | 2CDS272001R0021 ABB

Alternatywny kod produktu: 2CDS272001R0021

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) charakterystyka D o prądzie znamionowym 2A i zdolności wyłączania 10kA (symbol 2CDS272001R0021) stanowi kluczowy element ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany do pracy w obwodach AC 230/400V, wyposażony w dwa mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) gwarantuje szybką reakcję w krytycznych sytuacjach.

• Charakterystyka D: Wysoka odporność na prądy udarowe, idealna do zabezpieczania obwodów z silnikami, transformatorami lub innymi odbiornikami o dużym prądzie rozruchu.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim potencjale zwarciowym, minimalizując ryzyko uszkodzeń.
• 2-biegunowa konstrukcja (2P): Jednoczesne odłączanie fazy i neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Dwa mechanizmy wyzwalające: Termiczny – chroni przed przeciążeniem; elektromechaniczny – natychmiastowo reaguje na zwarcia, redukując ryzyko pożaru i uszkodzeń urządzeń.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (ochrona obwodów instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość.

Zastosowanie

Wyłącznik nadprądowy 2P D 2A 10kA przeznaczony jest do zabezpieczania instalacji elektrycznych przed skutkami zwarć i przeciążeń w różnych środowiskach.

• Ochrona obwodów z silnikami indukcyjnymi, transformatorami lub innymi odbiornikami o charakterystyce udarowej w instalacjach przemysłowych.
• Zabezpieczenie linii zasilających w budynkach mieszkalnych i komercyjnych, gdzie wymagana jest wysoka odporność na prądy zwarciowe.
• Stosowanie w rozdzielnicach elektrycznych jako element układu selektywnej ochrony.
• Wykorzystanie w układach automatyki i sterowania, gdzie charakterystyka D gwarantuje ochronę przed chwilowymi przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie po odłączeniu napięcia w obwodzie. Wyłącznik należy zainstalować na szynie DIN w odpowiednim miejscu, zachowując właściwą kolejność połączeń (wejście od góry, wyjście do obciążenia od dołu). Należy upewnić się, że prąd znamionowy wyłącznika jest zgodny z obciążeniem chronionego obwodu. Po zamontowaniu przeprowadzić test działania poprzez symulację zwarcia (np. za pomocą odpowiedniego testera), aby potwierdzić prawidłową reakcję zabezpieczenia.

FAQ

• Czy wyłącznik można stosować w obwodach DC? Nie – wyłącznik został zaprojektowany wyłącznie do pracy w obwodach prądu przemiennego AC 230/400V.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka D charakteryzuje się wysoką odpornością na prądy udarowe, co czyni ją idealną do zabezpieczania obwodów z silnikami. Charakterystyka B reaguje szybciej na zwarcia, a C jest uniwersalna – stosowana głównie w instalacjach domowych.
• Czy wyłącznik posiada styk pomocniczy? Tak – model S202M-D2 umożliwia montaż styku pomocniczego od dołu, co pozwala na oszczędność miejsca w rozdzielnicy.
