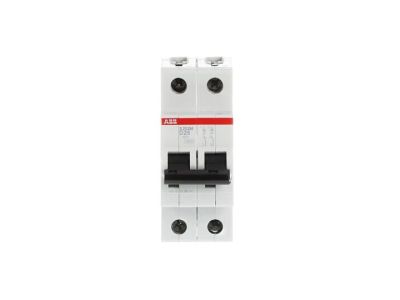

Wyłącznik nadprądowy 2P D 25A 10kA, S202M-D25 | 2CDS272001R0251 ABB

Alternatywny kod produktu: 2CDS272001R0251

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 25A (symbol 2CDS272001R0251) z serii System pro M compact S200M to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia szybkie działanie przy zwarciach, chroniąc zarówno przewody, jak i podłączone urządzenia. Wyposażony w dwa mechanizmy wyzwalania: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), gwarantuje kompleksową ochronę instalacji.

• Charakterystyka D: Przeznaczona do obwodów z wysokim prądem rozruchowym (np. silniki, transformatory), zapewnia szybkie wyłączenie przy zwarciach, minimalizując ryzyko uszkodzeń.
• 2-biegunowa konstrukcja: Chroni zarówno fazę, jak i neutralny przewód, co jest wymagane w instalacjach 230/400V AC – zapobiega niekontrolowanemu zwarciu doziemnemu.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia pozwala na skuteczne wyłączenie nawet w ciężkich warunkach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza przydatność do zastosowań mieszkaniowych, komercyjnych i przemysłowych – spełnia surowe wymagania bezpieczeństwa.
• System modułowy S200M: Kompatybel z osprzętem modułowym, oszczędza miejsce w rozdzielnicy dzięki kompaktowej budowie.

Zgodność z Normami

Wyłącznik 2CDS272001R0251 spełnia wymagania norm IEC/EN 60898-1 (ochrona instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe), co potwierdza jego zastosowanie w instalacjach o podwyższonych wymaganiach bezpieczeństwa. Posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy D 25A znajduje zastosowanie w instalacjach wymagających wysokiej odporności na zwarcia, takich jak obwody zasilające maszyny, urządzenia o wysokim prądzie rozruchowym oraz instalacje przemysłowe.

• Ochrona obwodów zasilających silniki elektryczne o podwyższonym prądzie rozruchowym (np. pompy, wentylatory, kompresory).
• Zabezpieczenie instalacji 230/400V AC w budynkach przemysłowych i komercyjnych.
• Ochrona przed zwarciami w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w systemach fotowoltaicznych i innych instalacjach z obciążeniami o charakterystyce D.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obszarze prac. Wyłącznik należy zamontować na szynę DIN w rozdzielnicy, dokręcając przewody zgodnie z zalecanym momentem (zgodnie z dokumentacją producenta). Przewody fazowe i neutralny podłączyć odpowiednio do styków 1-2 (wejście) i 3-4 (wyjście). Przed uruchomieniem sprawdzić poprawność połączeń i brak luzów. Do montażu styku pomocniczego (opcja) należy użyć dedykowanego narzędzia, zachowując 50% oszczędności miejsca w porównaniu do tradycyjnych rozwiązań.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka D jest specjalnie przeznaczona do obwodów z wysokim prądem rozruchowym, takich jak silniki elektryczne, wentylatory czy pompy.
• Jaka jest różnica między charakterystykami B, C i D? Charakterystyka B reaguje na zwarcia o niskim prądzie (3-5 krotność prądu znamionowego), C na średnie (5-10 krotność), a D na wysokie (10-20 krotność). Charakterystyka D jest najbardziej odporna na zwarcia, idealna do obwodów z silnikami.
• Czy wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, ze względu na wysoką zdolność wyłączania 10kA i zgodność z normami przemysłowymi, nadaje się do zabezpieczania obwodów PV.
