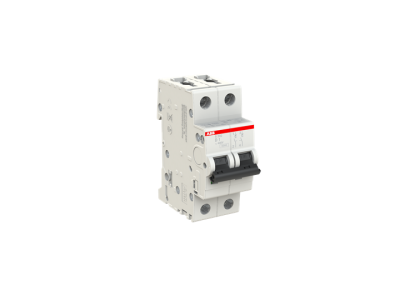

Wyłącznik nadprądowy 2P D 1A 6kA, S202-D1 | 2CDS252001R0011 ABB

Alternatywny kod produktu: 2CDS252001R0011

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 1A (symbol 2CDS252001R0011) z serii S202-D1 to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakteryzuje się niską zdolnością wyłączania 6kA, co czyni go idealnym rozwiązaniem do ochrony obwodów o niewielkim obciążeniu. Opatentowany zacisk łączący z płytką naciskową zapewnia szybki, pewny montaż oraz stabilny kontakt elektryczny, minimalizując ryzyko poluzowania się połączenia podczas eksploatacji.

• Zdolność wyłączania 6kA: Zapewnia skuteczną ochronę instalacji w niskonapięciowych obwodach o ograniczonej mocy, zapobiegając uszkodzeniom kabli i urządzeń.
• 2-biegunowa konstrukcja: Chroni zarówno fazę L, jak i neutralny N w obwodzie, co zwiększa bezpieczeństwo instalacji dwuprzewodowych.
• Charakterystyka D (1A): Szybkie reagowanie na zwarcia i niewielkie przeciążenia, chroniąc czułe odbiorniki i przewody przed uszkodzeniem.
• Opatentowany zacisk z płytką naciskową: Ułatwia instalację przewodów o przekroju do 35 mm², eliminując konieczność stosowania dodatkowych akcesoriów i skracając czas montażu.
• Przestrzeń przyłączeniowa nad szyną fazową: Umożliwia lepszą organizację okablowania i poprawia widoczność punktów połączeniowych podczas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60898-1 oraz EN 60947-2, co gwarantuje jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada deklarację zgodności CE oraz certyfikaty niezbędne do stosowania w instalacjach na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 2P D 1A przeznaczony jest do ochrony obwodów elektrycznych o niskim obciążeniu, gdzie wymagana jest szybka reakcja na zwarcia i niewielkie przeciążenia.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach o standardowym obciążeniu.
• Ochrona niewielkich odbiorników o małej mocy (np. lampy LED, małe urządzenia AGD).
• Stosowanie w instalacjach przemysłowych jako dodatkowe zabezpieczenie dla obwodów pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35 mm, stosując zalecany moment dokręcania zacisków (sprawdź w dokumentacji produktu). Przewody należy podłączać zgodnie z oznaczeniami na urządzeniu (L1/L2 – fazy, N – neutralny), zachowując odpowiednie przekroje przewodów (do 35 mm²). Po montażu konieczne jest przeprowadzenie próby działania wyłącznika w celu weryfikacji jego poprawnej pracy.

FAQ

• Jaka jest charakterystyka wyłączania wyłącznika D 1A? Charakterystyka D oznacza szybką reakcję na zwarcia i niewielkie przeciążenia, co chroni instalację przed uszkodzeniami spowodowanymi zwarciami o umiarkowanej wartości prądu.
• Czy wyłącznik nadaje się do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 2-biegunowy, przeznaczony do ochrony obwodów jednofazowych i dwuprzewodowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Do zacisku przyłączeniowego można podłączyć przewody o przekroju do 35 mm², co wystarcza dla większości typowych instalacji.
