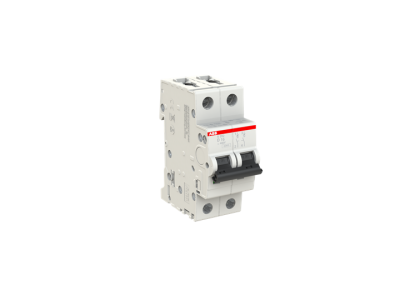

Wyłącznik nadprądowy 2P D 16A 6kA, S202-D16 | 2CDS252001R0161 ABB

Alternatywny kod produktu: 2CDS252001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-D16 (symbol 2CDS252001R0161) o charakterystyce D i prądzie znamionowym 16A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do montażu na szynie DIN, charakteryzuje się wysoką odpornością na zwarcia o wartości 6kA. Innowacyjny zacisk łączący z płytką naciskową gwarantuje niezawodny i bezpieczny kontakt elektryczny oraz ułatwia montaż.

• Charakterystyka D: Chroni obwody z dużymi prądami rozruchowymi (np. silniki, transformatory) poprzez tolerowanie krótkotrwałych przeciążeń bez niepotrzebnego wyłączania.
• Prąd znamionowy 16A: Zapewnia ochronę przewodów o przekroju do 35 mm² przed przegrzaniem i uszkodzeniem izolacji.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia pozwala na bezawaryjną pracę w instalacjach o dużym obciążeniu.
• Opatentowany zacisk z płytką naciskową: Ułatwia szybki i pewny montaż przewodów, minimalizując ryzyko nieprawidłowego kontaktu.
• Otwór przyłączeniowy nad szyną fazową: Poprawia ergonomię okablowania i ułatwia identyfikację punktów podłączenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych, w tym IEC 60898-1 oraz EN 60898-1. Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S202-D16 przeznaczony jest do ochrony obwodów elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz instalacjach specjalnych, gdzie wymagane jest zabezpieczenie przed zwarciami i przeciążeniami o charakterystyce D.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia o dużych prądach rozruchowych (np. silniki, pompy, klimatyzatory).
• Montaż w rozdzielnicach prądu przemiennego 230/400V w układach TN, TT lub IT.
• Stosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń (szpitale, centra danych, obiekty przemysłowe).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie DIN o szerokości 35 mm. Przewody należy podłączać do zacisków zgodnie z oznaczeniami L1, L2, N – N (dla 2-biegunów) z zachowaniem odpowiedniego momentu dokręcenia (zalecane 2,5 Nm). Przekrój przewodów nie powinien przekraczać 35 mm². Po montażu należy przeprowadzić test działania wyłącznika za pomocą przycisku testowego.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D jest dedykowana do zabezpieczania obwodów z odbiornikami o dużych prądach rozruchowych (np. silniki indukcyjne, transformatory), gdzie krótkotrwałe przeciążenia są normalnym zjawiskiem.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć bezpośrednio do wyłącznika? Przekrój przewodu może wynosić do 35 mm² – wyłącznik wyposażony jest w odpowiednie zaciski przyłączeniowe.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak, wersja 2-biegunowa (2P) przeznaczona jest do pracy w układach jednofazowych 230V oraz trójfazowych 400V (z podłączeniem dwóch faz).
