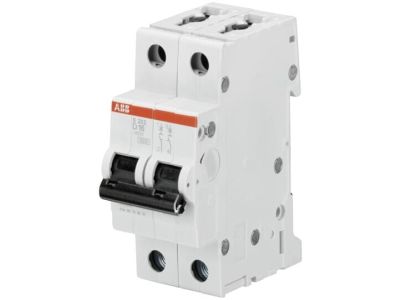

Wyłącznik nadprądowy 2P D 13A 6kA, S202-D13 | 2CDS252001R0131 ABB

Alternatywny kod produktu: 2CDS252001R0131

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 13A 6kA (symbol 2CDS252001R0131) z serii S200 to wysokiej jakości zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Charakteryzuje się opatentowanym zaciskiem łączącym z płytką naciskową, która zapewnia pewny i łatwy kontakt elektryczny. Otwór przyłączowy umieszczony nad szyną fazową ułatwia okablowanie, a możliwość podłączenia przewodów do 35 mm² bezpośrednio do zacisku zwiększa uniwersalność zastosowania.

• Ochrona 2-biegunowa (2P): Zapewnia kompleksową ochronę obwodu przed zwarciami i przeciążeniami w obu biegunach, minimalizując ryzyko uszkodzeń instalacji.
• Prąd znamionowy 13A: Precyzyjne zabezpieczenie obwodów o prądzie roboczym do 13A, idealne do zasilania gniazd, oświetlenia czy mniejszych odbiorników.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe gwarantuje bezawaryjną pracę nawet w trudnych warunkach sieciowych.
• Opatentowany zacisk łączący z płytką naciskową: Umożliwia szybki i pewny montaż przewodów, redukując ryzyko złego kontaktu i przegrzewania się złącza.
• Możliwość podłączenia przewodów do 35 mm²: Uniwersalność zastosowania – obsługa zarówno cienkich, jak i grubych przewodów w jednym urządzeniu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym EN 60898-1, EN 60947-2 oraz IEC 60898-1. Posiada certyfikaty zgodności CE i jest zatwierdzony do stosowania w instalacjach na całym świecie. Seria S200 przechodzi rygorystyczne testy jakościowe, obejmujące trzykrotną weryfikację parametrów elektrycznych i mechanicznych przed dopuszczeniem do sprzedaży.

Zastosowanie

Wyłącznik nadprądowy 2P D 13A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych, oświetlenia i małych odbiorników w instalacjach domowych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o prądzie znamionowym do 13A.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element zabezpieczający przed zwarciami w obwodach 2-biegunowych.
• Montaż w tablicach sterowniczych maszyn i urządzeń wymagających ochrony obwodów o podwyższonych parametrach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN, a przewody podłączyć do zacisków zgodnie z oznaczeniem (L1, L2, N1, N2). Zaleca się stosowanie przewodów o odpowiednim przekroju (do 35 mm²) i odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić test zwarciowy, aby potwierdzić poprawność działania zabezpieczenia.

FAQ

• Jaki typ charakterystyki ma ten wyłącznik? Charakterystyka typu D – przeznaczona do zabezpieczenia obwodów z silnymi prądami rozruchowymi, takich jak silniki, transformatory lub obwody z odbiornikami o wysokim prądzie szczytowym.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, zaprojektowany do montażu na standardowej szynie DIN o szerokości 35 mm, co ułatwia instalację w rozdzielnicach modułowych.
• Jakie akcesoria są dostępne do serii S200? Szeroka gama akcesoriów obejmuje m.in. dodatkowe napędy, blokady styków, adaptery do zdalnego sterowania, które zwiększają funkcjonalność i elastyczność instalacji.
