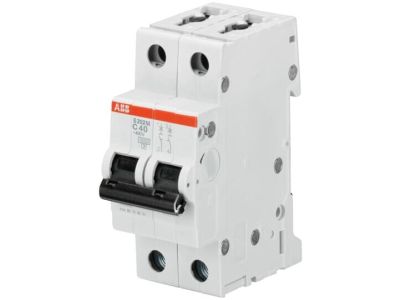

Wyłącznik nadprądowy 2P D 10A 10kA, S202M-D10 | 2CDS272001R0101 ABB

Alternatywny kod produktu: 2CDS272001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) o prądzie znamionowym 10A i charakterystyce D (symbol 2CDS272001R0101, zestaw 2CDS272001R0101) to zaawansowane zabezpieczenie instalacji elektrycznej AC przed zwarciem i przeciążeniem. Należy do serii S200M – kompaktowych i modułowych urządzeń spełniających wymagania norm międzynarodowych. Mechanizm wyzwalający termiczny chroni przed długotrwałym przeciążeniem, natomiast elektromechaniczny zapewnia natychmiastowe wyłączenie przy zwarciu, minimalizując ryzyko uszkodzeń instalacji i pożaru.

• Charakterystyka D: Szybkie wyłączenie przy zwarciach o wysokim prądzie udarowym – idealne do ochrony obwodów z silnikami, transformatorami lub odbiornikami o dużych prądach rozruchowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – bezpieczna praca nawet w instalacjach o dużym prądzie zwarciowym.
• Konstrukcja 2-biegunowa (2P): Zapewnia pełną izolację obwodu przy zwarciu, chroniąc jednocześnie fazę i neutralny. Kompaktowy design ułatwia montaż w rozdzielnicach modułowych.
• Seria S200M: Modułowy system zgodny z normami IEC/EN, kompatybilny z osprzętem modułowym, co ułatwia modernizację instalacji.
• Styk pomocniczy (opcja): Możliwość montażu styku pomocniczego od dołu, pozwalającego na oszczędność miejsca i dodatkowe funkcje sygnalizacyjne.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2P D 10A S202M-D10 przeznaczony jest do ochrony obwodów w instalacjach elektrycznych o napięciu AC, gdzie wymagana jest wysoka ochrona przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających silniki elektryczne, pompy, kompresory lub inne odbiorniki o charakterystykach udarowych.
• Stosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych jako zabezpieczenie głównych obwodów.
• Ochrona instalacji zasilających urządzenia o wysokim prądzie rozruchowym (np. agregaty prądotwórcze, układy napędowe).
• Montaż w szafach sterowniczych maszyn przemysłowych – kompaktowa konstrukcja 2P oszczędza miejsce w rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie mocować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między modułami (dotyczy styku pomocniczego). Przewody fazowe i neutralny podłączyć zgodnie z oznaczeniami na korpusie wyłącznika, dokręcając połączenia momentem określonym w dokumentacji technicznej. Po montażu przeprowadzić test wyłączania (nawet przy minimalnym obciążeniu) w celu potwierdzenia poprawności działania.

FAQ

• Czy charakterystyka D nadaje się do ochrony silników? Tak, charakterystyka D jest dedykowana do obwodów z odbiornikami o wysokich prądach udarowych, takich jak silniki elektryczne, transformatory czy urządzenia z dużymi prądami rozruchowymi.
• Jakie jest napięcie znamionowe pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w instalacjach AC o napięciu znamionowym 230/400V.
• Czy można dodać styk pomocniczy do tego modelu? Tak, konstrukcja wyłącznika umożliwia montaż styku pomocniczego od dołu, co pozwala na oszczędność miejsca i dodatkowe funkcje sygnalizacyjne w instalacji.
