Wyłącznik nadprądowy 2P D 1,6A 6kA, S202-D1,6 | 2CDS252001R0971 ABB

Alternatywny kod produktu: 2CDS252001R0971

Opis i Kluczowe Cechy

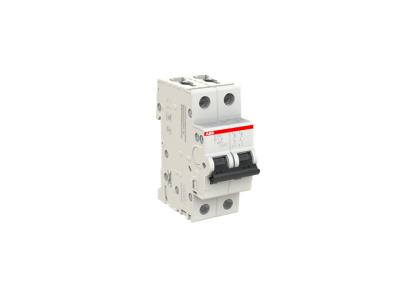

Wyłącznik nadprądowy 2-biegunowy S202-D1,6 (symbol 2CDS252001R0971) o charakterystyce działania D i prądzie znamionowym 1,6A to kompaktowe rozwiązanie do ochrony obwodów przed przeciążeniami i zwarciami. Szerokość 1 modułu (18 mm) umożliwia montaż w standardowych rozdzielnicach. Płytka naciskowa ułatwia instalację, a otwór przyłączeniowy umieszczony nad szyną fazową poprawia widoczność podczas okablowania.

• Charakterystyka D: Zapewnia selektywność zabezpieczeń – wyłącznik reaguje z odpowiednim opóźnieniem na prądy zwarciowe, minimalizując ryzyko niepotrzebnych wyłączeń.
• Prąd znamionowy 1,6A: Ochrona czułych obwodów o niskim poborze mocy (np. obwody oświetleniowe LED, układy sterowania).
• Znamionowa zdolność zwarciowa 6kA: Odporność na zwarcia pozwala na stosowanie w instalacjach o średniej mocy.
• Szerokość 1 modułu (18 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych.
• Płytka naciskowa: Umożliwia szybkie i pewne podłączanie przewodów o przekroju do 35 mm² bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S202-D1,6 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Ochrona obwodów oświetleniowych (np. układy LED, halogeny niskonapięciowe).
• Zabezpieczenie obwodów sterowania i automatyki budynkowej.
• Ochrona obwodów gniazd wtykowych w obiektach komercyjnych i przemysłowych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować na standardowej szynie DIN (35 mm). Przewody podłączać do zacisku przyłączeniowego za pomocą płytki naciskowej, zachowując odpowiedni moment dokręcania zgodny z dokumentacją producenta. Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Jaka jest charakterystyka działania wyłącznika? Charakterystyka D oznacza, że wyłącznik reaguje z opóźnieniem na prądy zwarciowe, co pozwala na selektywną współpracę z innymi zabezpieczeniami w instalacji.
• Do jakiego maksymalnego przekroju przewodu można podłączyć wyłącznik? Przewody o przekroju do 35 mm² mogą być podłączone bezpośrednio do zacisku przyłączeniowego.
• Czy wyłącznik nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka D jest odpowiednia do zabezpieczania obwodów z silnikami o łagodnych prądach rozruchowych.
