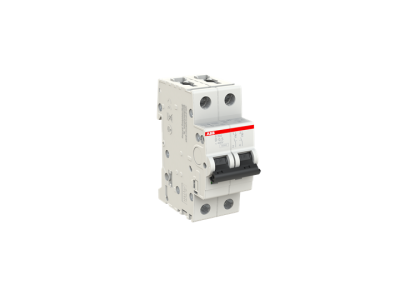

Wyłącznik nadprądowy 2P D 0,5A 6kA, S202-D0,5 | 2CDS252001R0981 ABB

Alternatywny kod produktu: 2CDS252001R0981

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy D 0,5A (symbol 2CDS252001R0981) o charakterystyce D i zdolności zwarciowej 6kA to kluczowy element ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczony do montażu na szynie DIN, wyposażony w znormalizowany zacisk przyłączeniowy umożliwiający podłączenie przewodów o przekroju do 35 mm².

• Charakterystyka D: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów z silnikami, transformatorami lub urządzeniami o wysokim prądzie rozruchowym.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę instalacji nawet w warunkach dużych prądów zwarciowych, minimalizując ryzyko uszkodzenia kabli i aparatury.
• 2-biegunowa konstrukcja: Zapewnia kompleksową ochronę w obwodach jedno- i trójfazowych, odłączając oba przewody fazowe jednocześnie.
• Przekrój przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów bez konieczności stosowania dodatkowych adapterów.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia montaż i zapewnia trwały, bezpieczny kontakt elektryczny, redukując ryzyko poluzowania się przewodu.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz VDE 0641-11. Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy D 0,5A znajduje zastosowanie w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest wysoka niezawodność ochrony przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów zasilających silniki elektryczne, pompy lub wentylatory – charakterystyka D chroni przed szkodliwym wpływem prądów rozruchowych.
• Ochrona instalacji w budynkach przemysłowych, halach produkcyjnych i magazynach – wysoka zdolność zwarciowa 6kA zapewnia stabilność działania nawet w trudnych warunkach.
• Stosowanie w rozdzielnicach budynków mieszkalnych i użyteczności publicznej – niezawodna ochrona przed awariami instalacji.
• Wyposażenie szaf sterowniczych maszyn i urządzeń – kompaktowa budowa ułatwia integrację z innymi aparatami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN (35 mm), zachowując odpowiednie odstępy między sąsiednimi aparatami dla zapewnienia cyrkulacji powietrza. Przewody podłączać zgodnie ze schematem: faza L1 do lewego zacisku, L2 do prawego, neutralny N do odpowiedniego zacisku (jeśli dotyczy). Dokręcić śruby zaciskowe z zalecanym momentem obrotowym (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test działania poprzez manualne ściągnięcie dźwigni – wyłącznik powinien natychmiast odłączyć obwód.

FAQ

• Czy wyłącznik nadaje się do zabezpieczania obwodów z silnikami? Tak, charakterystyka D jest specjalnie zaprojektowana do ochrony obwodów z urządzeniami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy pompy.
• Jakie przewody można podłączyć do wyłącznika? Przekrój przewodów nie powinien przekraczać 35 mm² – urządzenie posiada znormalizowany zacisk przyłączeniowy umożliwiający bezpośrednie podłączenie grubych kabli.
• Jaki jest zalecany moment dokręcania śrub zaciskowych? Dokładny moment nie został podany w danych produktu – sprawdź dokumentację techniczną wyłącznika lub zalecenia producenta aparatury. Standardowo wynosi on około 2 Nm dla przewodów miedzianych.
