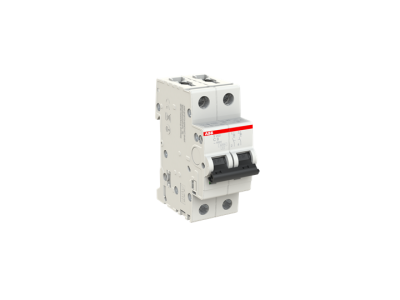

Wyłącznik nadprądowy 2P C 8A 6kA, S202-C8 | 2CDS252001R0084 ABB

Alternatywny kod produktu: 2CDS252001R0084

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-C8 (symbol 2CDS252001R0084) z charakterystyką C to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany z myślą o prostocie montażu i niezawodności działania, wyposażony w opatentowany zacisk łączący z płytką naciskową gwarantujący pewny kontakt elektryczny. Przeznaczony do ochrony obwodów zasilających urządzenia o maksymalnym prądzie znamionowym 8A.

• Charakterystyka C: Idealny do zabezpieczania obwodów oświetleniowych i gniazd wtykowych, gdzie występują łagodne przeciążenia, a także do ochrony urządzeń o niskim prądzie rozruchowym.
• Dwa bieguny: Zapewniają jednoczesne odcięcie obu przewodów fazowych (L1 i L2), co zwiększa bezpieczeństwo w instalacjach 230/400V.
• Prąd znamionowy 8A: Chroni przewody o przekroju do 16 mm² (zgodnie z normami) przed uszkodzeniem spowodowanym długotrwałym przeciążeniem.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe gwarantuje niezawodne działanie nawet w warunkach awaryjnych.
• Opatentowany zacisk z płytką naciskową: Ułatwia montaż, zapewnia pewny kontakt i trwałość połączenia elektrycznego – eliminuje ryzyko poluzowania się przewodu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada certyfikat CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego, co potwierdza jego przydatność w instalacjach na terenie Unii Europejskiej i poza nią.

Zastosowanie

Wyłącznik nadprądowy S202-C8 znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach biurowych, warsztatach i garażach.
• Ochrona linii zasilających odbiorniki o prądzie znamionowym do 8A (np. małe silniki, urządzenia gospodarstwa domowego).
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układu selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego. Urządzenie należy montować na szynie DIN w odpowiedniej pozycji (zgodnie z oznaczeniami na obudowie). Przewody fazowe należy podłączyć do zacisków górnych lub dolnych, zachowując odpowiednią kolejność (L1 i L2). Dokręcić śruby z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test funkcjonalny – włączanie/wyłączanie ręczne i automatyczne.

FAQ

• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Wyłącznik ma zdolność zwarciową 6kA, co oznacza, że skutecznie wyłączy obwód przy zwarciu o natężeniu do 6000A.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, dzięki dwóm biegunom może on być stosowany w instalacjach 230/400V, zabezpieczając dwa przewody fazowe. Do pełnej ochrony trójfazowej zalecane jest stosowanie wyłączników 3-biegunowych.
• Jaką rolę pełni charakterystyka C? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia i przeciążenia średnio-łagodne, co czyni go idealnym do zabezpieczania obwodów oświetleniowych i gniazd wtykowych, gdzie występują łagodne wahania prądu.
