Wyłącznik nadprądowy 2P C 8A 10kA, S202M-C8 | 2CDS272001R0084 ABB

Alternatywny kod produktu: 2CDS272001R0084

Opis i Kluczowe Cechy

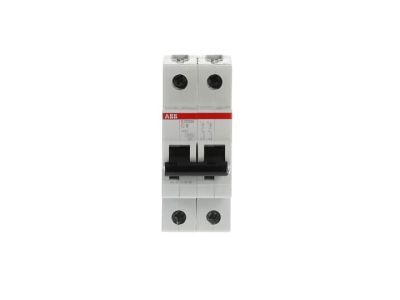

Wyłącznik nadprądowy 2-biegunowy S202M-C8 (symbol 2CDS272001R0084) o charakterystyce C i prądzie znamionowym 8A to kluczowy element zabezpieczenia instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada dwa niezależne mechanizmy wyzwalania: termiczny do ochrony przed przeciążeniami i elektromechaniczny do ochrony przed zwarciami. Maksymalna zdolność zwarciowa 10kA przy napięciu 230/400V AC zapewnia skuteczną ochronę w instalacjach domowych, komercyjnych i przemysłowych.

• 2-biegunowa konstrukcja (2P): Zapewnia równoczesne odłączanie obu biegunów – idealne do zabezpieczania obwodów jednofazowych zasilających urządzenia wrażliwe.
• Charakterystyka C: Szybkie wyzwalanie przy zwarciach o prądzie 5-10 razy większym od znamionowego, optymalne do zabezpieczania obwodów gniazd wtykowych, oświetlenia i małych odbiorników.
• Zdolność zwarciowa 10kA: Skuteczna ochrona przed zwarciami o dużej energii, zapobiega uszkodzeniom przewodów i urządzeń.
• Mechanizm termiczny i elektromechaniczny: Podwójna ochrona – termiczny chroni przed długotrwałymi przeciążeniami, elektromechaniczny natychmiastowo reaguje na zwarcia.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w szerokim zakresie zastosowań.

Zgodność z Normami

Wyłącznik S202M-C8 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada oznaczenie CE i jest przeznaczony do pracy w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy S202M-C8 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii oświetleniowych i małych odbiorników domowych (lodówki, pralki, klimatyzatory).
• Stosowanie w rozdzielnicach przemysłowych i maszynach do zabezpieczania obwodów jednofazowych.
• W instalacjach komercyjnych, np. sklepach, hotelach, gastronomii – wszędzie tam, gdzie wymagana jest podwyższona ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynę DIN w rozdzielnicy, łącząc przewody zgodnie z oznaczeniami L1, L2 i N. Dokręcić połączenia z odpowiednim momentem (zgodnie z dokumentacją producenta). Po zamontowaniu przeprowadzić test działania przez ręczne uruchomienie wyzwalacza. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego – w przypadku uszkodzeń wymienić wyłącznik.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje szybciej na zwarcia (5-10 razy prąd znamionowy) i jest zalecana do obwodów gniazd wtykowych i oświetlenia. Charakterystyka B (3-5 razy prąd znamionowy) stosowana jest do obwodów długich i o małej impedancji, natomiast D (10-20 razy) do obwodów z silnikami i transformatorami.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Wyłącznik 2-biegunowy (2P) przeznaczony jest do instalacji jednofazowych. Do ochrony instalacji trójfazowych należy stosować wyłączniki 3-biegunowe (3P) lub 4-biegunowe (3P+N).
• Jakie są zalecane prądy znamionowe dla konkretnych typów obwodów? Dla obwodów gniazd wtykowych standardowo stosuje się 16A, dla oświetlenia 10A, a dla obwodów zasilających urządzenia o dużym poborze mocy (np. piekarniki) 20-25A. Dokładne wartości zależą od specyfiki instalacji i wymagań norm.
