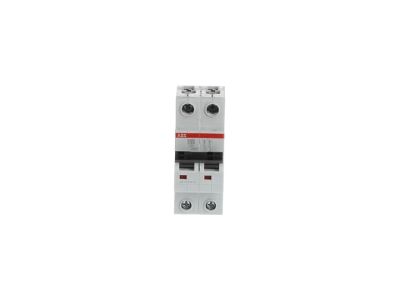

Wyłącznik nadprądowy 2P C 80A 6kA, S202-C80 | 2CDS252001R0804 ABB

Alternatywny kod produktu: 2CDS252001R0804

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-C80 (symbol 2CDS252001R0804) to miniaturowy wyłącznik obwodu o charakterystyce C, przeznaczony do ochrony instalacji elektrycznych przed prądami zwarciowymi i przeciążeniowymi. Charakterystyka C zapewnia selektywność działania zabezpieczeń, co pozwala na skuteczną ochronę obwodów odbiorczych bez niepotrzebnego wyłączania całej instalacji.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, zabezpieczające przewody i odbiorniki przed uszkodzeniem.
• Prąd znamionowy 80A: Przeznaczony do obwodów o maksymalnym obciążeniu do 80 amperów – idealny do zabezpieczania gniazd, oświetlenia lub instalacji o średnim obciążeniu.
• 2-biegunowa konstrukcja: Zapewnia odłączanie zarówno fazy, jak i neutralnego, co jest wymagane w wielu standardach instalacyjnych.
• Zdolność zwarciowa 6kA: Chroni instalację przed skutkami zwarć o prądzie do 6000 amperów, minimalizując ryzyko uszkodzeń urządzeń i pożaru.
• Miniaturowa obudowa: Kompaktowe wymiary ułatwiają montaż w rozdzielnicach modułowych, oszczędzając miejsce i upraszczając organizację aparatury.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1:2019, która określa wymagania dla miniaturowych wyłączników nadprądowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S202-C80 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Ochrona linii zasilających oświetlenie ogólne i ewakuacyjne.
• Instalacje przemysłowe – zabezpieczanie gniazd i linii zasilających narzędzia oraz maszyny o umiarkowanym poborze mocy.
• Montaż w rozdzielnicach modułowych budynków biurowych, handlowych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN o szerokości 35 mm, zabezpieczając odpowiednie momenty dokręcania połączeń śrubowych (szczegóły w dokumentacji). Po montażu przeprowadzić próbę działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Jaki jest zakres regulacji prądu znamionowego? Wyłącznik posiada stałą wartość prądu znamionowego 80A – nie jest regulowany.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, dzięki 2-biegunowej konstrukcji może być stosowany w obwodach jednofazowych i dwufazowych. Do ochrony obwodów trójfazowych wymagane są wyłączniki 3- lub 4-biegunowe.
• Jaka jest maksymalna zdolność zwarciowa? Wyłącznik charakteryzuje się zdolnością zwarciową 6kA, co oznacza, że skutecznie odłącza obwód przy zwarciach o prądzie do 6000 amperów.
