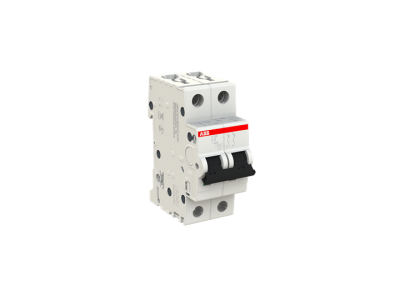

Wyłącznik nadprądowy 2P C 6A 6kA, S202-C6 | 2CDS252001R0064 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C6 z serii System pro M compact® to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne rozłączanie dwóch przewodów roboczych, zapewniając pełną izolację obwodu w przypadku wystąpienia awarii. Prąd znamionowy wynoszący 6A jest idealnie dopasowany do ochrony odbiorników o mniejszym poborze mocy, wymagających precyzyjnego zabezpieczenia.

Charakterystyka wyzwalania typu C sprawia, że wyłącznik jest odporny na umiarkowane prądy rozruchowe, reagując z opóźnieniem na krótkotrwałe przeciążenia, co eliminuje ryzyko niepożądanych zadziałań przy uruchamianiu urządzeń indukcyjnych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje skuteczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużej energii, chroniąc infrastrukturę kablową przed trwałym uszkodzeniem.

• Niezawodność ABB: Produkt renomowanego producenta, gwarantujący długą żywotność mechaniczną i elektryczną.
• Podwójne zaciski: Wyposażenie w zaciski ramkowe umożliwia jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy (zielony/czerwony) bezpośrednio na dźwigni wyłącznika.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik S202-C6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Dzięki temu produkt może być stosowany w szerokim spektrum obiektów, od budownictwa mieszkaniowego po zaawansowane systemy automatyki budynkowej, zapewniając pełną zgodność z przepisami bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Model S202-C6 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Dzięki charakterystyce C, jest on szczególnie polecany do:

• Ochrony obwodów oświetleniowych wykorzystujących nowoczesne źródła LED o wysokim prądzie startowym.
• Zabezpieczania małych silników elektrycznych oraz transformatorów sterowniczych.
• Zasilania gniazd wtykowych w obiektach biurowych i przemysłowych, gdzie podłączane są urządzenia generujące niewielkie piki prądowe.
• Systemów automatyki, gdzie wymagana jest selektywność i pewność zadziałania w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż wyłącznika ABB S202-C6 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35) za pomocą wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Wyłącznik umożliwia zasilanie zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas projektowania i prefabrykacji rozdzielnic. Zaleca się regularną kontrolę wzrokową stanu połączeń w ramach okresowych przeglądów instalacji.

FAQ

1. Czy wyłącznik S202-C6 nadaje się do ochrony silników?
Tak, charakterystyka C jest odpowiednia dla odbiorników o umiarkowanych prądach rozruchowych, takich jak małe silniki, jednak należy zawsze zweryfikować prąd znamionowy silnika z prądem 6A wyłącznika.

2. Jaka jest różnica między 1P a 2P w tym modelu?
Wersja 2P (dwubiegunowa) chroni i rozłącza dwa tory prądowe jednocześnie, co jest kluczowe w obwodach wymagających pełnego odcięcia zasilania od odbiornika.

3. Czy mogę użyć tego wyłącznika w instalacji prądu stałego (DC)?
Model S202-C6 jest dedykowany do pracy w obwodach prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wyłączników serii S200M UC.
