Wyłącznik nadprądowy 2P C 6A 6kA AC, PL6-C6/2 | 286564 Eaton

Opis i Kluczowe Cechy

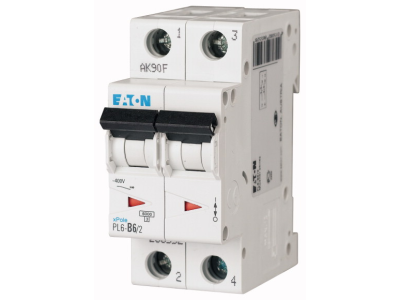

Wyłącznik nadprądowy EATON z serii PL6 o numerze katalogowym 286564 to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając wyższy poziom bezpieczeństwa w systemach rozdzielczych. Prąd znamionowy wynoszący 6A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do obwodów, w których mogą występować umiarkowane prądy rozruchowe.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Charakterystyka C: Przeznaczona do ochrony odbiorników o zwiększonym prądzie rozruchowym, zapewniając optymalny balans między czułością a stabilnością zasilania.
• Konstrukcja 2-biegunowa: Umożliwia kompleksowe zabezpieczenie i izolację obwodów w szafach sterowniczych i rozdzielnicach.
• Wysoka trwałość: Produkty serii PL6 od EATON słyną z wytrzymałości mechanicznej i elektrycznej, co przekłada się na długoletnią, bezawaryjną eksploatację.

Zgodność z Normami

Wyłącznik PL6-C6/2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy bezpieczeństwa, odporności na udary oraz powtarzalności zadziałania w warunkach awaryjnych.

Zastosowanie

Dzięki swojej uniwersalności, wyłącznik EATON 286564 znajduje szerokie zastosowanie w różnych sektorach elektrotechniki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia, gdzie wymagana jest charakterystyka C.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest kluczowa.
• Przemysł i automatyka: Zabezpieczanie obwodów sterowniczych, małych silników oraz urządzeń pomocniczych w szafach rozdzielczych.
• Infrastruktura: Wykorzystywany w systemach HVAC oraz zasilaniu urządzeń o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika PL6-C6/2 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z zasadami wiedzy technicznej. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 mm (szyna TH35). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaciski windowe pozwalają na bezpieczne podłączenie zarówno przewodów typu drut, jak i linka (z odpowiednią tulejką). Czytelne oznaczenia na obudowie ułatwiają poprawną identyfikację biegunów i szybkie oprzewodowanie rozdzielnicy.

FAQ

• Czy wyłącznik 2-biegunowy zajmuje dwa moduły w rozdzielnicy? Tak, standardowa szerokość tego aparatu odpowiada dwóm modułom 18 mm, co należy uwzględnić przy planowaniu miejsca w szafie.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego (5-10 x In) w porównaniu do charakterystyki B (3-5 x In), co zapobiega zbędnym zadziałaniom przy rozruchu urządzeń.
• Czy produkt jest kompatybilny z szynami łączeniowymi? Tak, seria PL6 jest w pełni kompatybilna z systemami szyn grzebieniowych EATON, co znacząco przyspiesza prace montażowe i poprawia estetykę instalacji.
