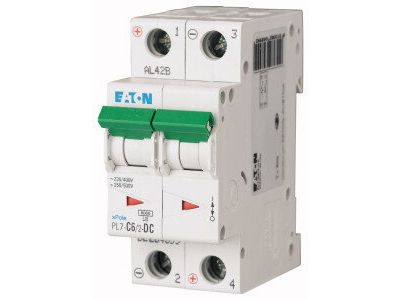

Wyłącznik nadprądowy 2P C 6A 10kA DC, PL7-C6/2-DC | 264899 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL7-DC, model PL7-C6/2-DC o numerze katalogowym 264899, to wysokiej klasy aparat modułowy zaprojektowany specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Kluczowym atutem tego modelu jest wysoka znamionowa zwarciowa zdolność łączeniowa na poziomie 10 kA, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności nawet w wymagających warunkach przemysłowych.

• Konstrukcja dwubiegunowa (2P): Zapewnia pełną izolację i ochronę obu biegunów w instalacjach DC.
• Zaciski windowe: Wyposażenie aparatu w wygodny system zacisków windowych pozwala na solidne i trwałe przymocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania styku i przegrzania.
• Wskaźnik położenia styków: Umożliwia szybką identyfikację stanu pracy urządzenia, co podnosi standardy bezpieczeństwa obsługi.
• Kompatybilność z osprzętem: Seria PL7 oferuje bogaty wybór akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe, co pozwala na rozbudowę funkcjonalności systemu automatyki.

Zgodność z Normami

Wyłącznik PL7-C6/2-DC został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnienie wymagań normatywnych gwarantuje, że urządzenie skutecznie chroni instalację przed skutkami przeciążeń oraz zwarć w szerokim spektrum zastosowań. Produkt posiada certyfikację dopuszczającą go do użytku w budownictwie mieszkaniowym, użyteczności publicznej oraz w sektorze przemysłowym, co potwierdza jego uniwersalność i wysoką jakość wykonania typową dla marki EATON.

Zastosowanie

Dzięki specyficznej konstrukcji dedykowanej dla prądu stałego, wyłącznik ten znajduje szerokie zastosowanie w nowoczesnych systemach energetycznych. Jest niezastąpiony w:

• Systemach fotowoltaicznych (PV): Zabezpieczanie obwodów po stronie DC.
• Systemach zasilania gwarantowanego (UPS): Ochrona baterii i układów prostowniczych.
• Automatyce przemysłowej: Zabezpieczanie sterowników PLC i układów sterowania zasilanych napięciem stałym.
• Telekomunikacji: Ochrona infrastruktury sieciowej wymagającej stabilnego zasilania DC.

Wskazówki Montażowe

Montaż wyłącznika PL7-C6/2-DC jest szybki i intuicyjny dzięki dopasowaniu do standardowej szyny montażowej TS 35 mm (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Polaryzację: W przypadku aparatów DC kluczowe jest zachowanie poprawnej polaryzacji zgodnie ze schematem umieszczonym na obudowie urządzenia.
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny, zaleca się stosowanie odpowiedniego momentu dokręcania zacisków windowych, co zapobiega degradacji termicznej połączenia.
• Szyny zbiorcze: Urządzenie jest kompatybilne z systemami szyn zbiorczych, co pozwala na estetyczne i szybkie łączenie wielu wyłączników w rozdzielnicy.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy w rozdzielnicy, aby umożliwić swobodną cyrkulację powietrza przy pracy pod pełnym obciążeniem.

FAQ

1. Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)?
Model PL7-DC jest optymalizowany pod kątem gaszenia łuku elektrycznego w obwodach prądu stałego. Do obwodów AC zaleca się stosowanie standardowych wersji serii PL7.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to rozwiązanie dedykowane dla urządzeń o zwiększonym prądzie rozruchowym.

3. Czy do wyłącznika można dołożyć styk pomocniczy?
Tak, konstrukcja serii PL7 pozwala na łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze sygnalizujące stan zadziałania aparatu.
