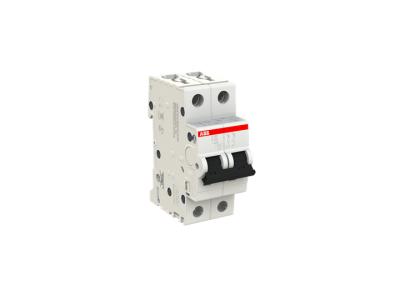

Wyłącznik nadprądowy 2P C 63A 6kA, S202-C63 | 2CDS252001R0634 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C63 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne rozłączanie dwóch przewodów roboczych, zapewniając pełną izolację obwodu. Prąd znamionowy wynoszący 63A predysponuje ten model do zabezpieczania obwodów o dużym obciążeniu, gdzie wymagana jest niezawodność i trwałość styków.

• Charakterystyka wyzwalania C: Przeznaczona do urządzeń o zwiększonym prądzie rozruchowym, zapewniająca optymalną ochronę bez zbędnych zadziałań przy chwilowych skokach natężenia.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zdolność wyłączania zwarciowego zgodnie z normą IEC/EN 60898-1 gwarantuje bezpieczne przerwanie łuku elektrycznego nawet w trudnych warunkach awaryjnych.
• Niezawodność ABB: Wykorzystanie wysokiej jakości materiałów termoizolacyjnych oraz precyzyjnych mechanizmów wyzwalających przekłada się na długą żywotność eksploatacyjną urządzenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, w tym IEC/EN 60898-1 oraz IEC/EN 60907-2. Dzięki temu wyłącznik S202-C63 może być stosowany w instalacjach budownictwa mieszkaniowego, komercyjnego oraz w sektorze przemysłowym na terenie całej Unii Europejskiej. Posiada on niezbędne certyfikaty potwierdzające odporność na wstrząsy oraz stabilność parametrów elektrycznych w szerokim zakresie temperatur pracy.

Zastosowanie

Wyłącznik nadmiarowo-prądowy o charakterystyce C i prądzie 63A znajduje szerokie zastosowanie w profesjonalnych rozdzielnicach elektrycznych. Jest idealnym wyborem do zabezpieczania linii zasilających, odbiorników o charakterze indukcyjnym, takich jak silniki o mniejszej mocy, grupy opraw oświetleniowych (w tym LED z zasilaczami impulsowymi) oraz zaawansowanych systemów automatyki budynkowej. Dzięki dwubiegunowej konstrukcji, model ten jest często stosowany w układach wymagających separacji toru fazowego i neutralnego lub dwóch faz.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Szyna DIN: Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN).
• Zaciski: Urządzenie wyposażone jest w bezpieczne zaciski klatkowe, które umożliwiają podłączenie zarówno przewodów typu drut, jak i linka (z tulejką).
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych, należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną producenta.
• Pozycja pracy: Wyłącznik może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

1. Czy wyłącznik S202-C63 nadaje się do ochrony silników?
Tak, charakterystyka C jest odpowiednia dla odbiorników o umiarkowanych prądach rozruchowych, co obejmuje wiele typów silników elektrycznych stosowanych w rzemiośle i przemyśle.

2. Jaka jest różnica między 1P a 2P w tym modelu?
Model 2P (dwubiegunowy) chroni i rozłącza dwa tory jednocześnie, co podnosi poziom bezpieczeństwa w porównaniu do standardowych wyłączników jednobiegunowych, szczególnie w układach wymagających pełnego odcięcia zasilania.

3. Czy produkt jest kompatybilny z szynami grzebieniowymi?
Tak, seria S200 od ABB została zaprojektowana tak, aby umożliwić łatwe łączenie za pomocą szyn łączeniowych (grzebieniowych), co znacząco przyspiesza prace prefabrykacyjne w rozdzielnicy.
