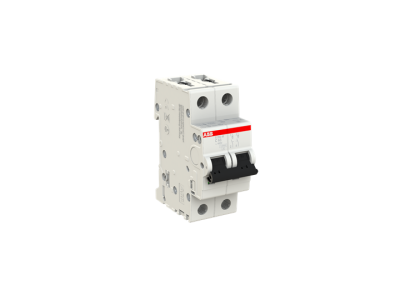

Wyłącznik nadprądowy 2P C 63A 10kA, S202M-C63 | 2CDS272001R0634 ABB

Alternatywny kod produktu: 2CDS272001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) o prądzie znamionowym 63A i charakterystyce C (symbol 2CDS272001R0634) to kompaktowe urządzenie z serii System pro M compact przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki dwóm niezależnym biegunom zapewnia selektywną ochronę instalacji jedno- i trójfazowych. Mechanizm wyzwalania termicznego chroni przed przeciążeniem, a elektromechaniczny – przed zwarciem, gwarantując szybkie wyłączenie w sytuacjach awaryjnych.

• Prąd znamionowy 63A: Odpowiedni do zabezpieczania obwodów o średnim i wysokim obciążeniu, np. gniazd wtykowych, silników czy oświetlenia przemysłowego.
• Charakterystyka C: Zapewnia szybkie działanie przy zwarciach o umiarkowanej wartości prądu zwarciowego, typowe dla instalacji domowych i komercyjnych.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną ochronę przy zwarciach o prądzie do 10 000 A, zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2.
• 2-biegunowa konstrukcja (2P): Zapewnia kompletne odcięcie zasilania w obu biegunach, eliminując ryzyko niepełnego zwarcia w instalacjach dwufazowych.
• Zgodność z normami IEC/EN: Spełnia wymagania dla ochrony instalacji elektrycznych w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy spełnia restrykcyjne wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wyłącznik 2-biegunowy C 63A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, zapewniając ochronę przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowcach.
• Zabezpieczanie linii zasilających urządzenia przemysłowe o średnim poborze mocy (np. silniki, agregaty).
• Instalacje oświetlenia zewnętrznego i wewnętrznego o wysokim natężeniu.
• Rozdzielnice mieszkaniowe i przemysłowe, gdzie wymagana jest selektywna ochrona kilku obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN za pomocą zatrzasku, zachowując odpowiednią odległość między sąsiednimi modułami. Przewody doprowadzić do zacisków zgodnie z oznaczeniami L1/L2 (bieguny fazowe) i N (neutralny), dokręcając śruby z zalecanym momentem (patrz dokumentacja producenta). Po montażu przeprowadzić test działania ręcznego wyzwalania i sprawdzić poprawność współpracy z pozostałymi elementami instalacji.

FAQ

• Czym różni się charakterystyka C od B lub D? Charakterystyka C reaguje na zwarcia o średnim prądzie (5-10x prąd znamionowy), co czyni ją uniwersalną dla większości instalacji mieszkaniowych i komercyjnych. Charakterystyka B chroni przed niższymi prądami zwarciowymi (typowe dla instalacji domowych), a D – przed bardzo wysokimi (np. silniki, transformatory).
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, dzięki 2-biegunowej konstrukcji może być wykorzystany w instalacjach jedno- i trójfazowych do ochrony dwóch biegunów (np. faz L1 i L2).
• Jakie są zalecane przekroje przewodów dla 63A? Dla prądu 63A zaleca się stosowanie przewodów o przekroju co najmniej 10 mm² (miedź) lub 16 mm² (aluminium), w zależności od długości linii i warunków instalacyjnych. Dokładne wartości określono w normie PN-HD 60364-5-52.
